Или история одного выезда из петушатни xD
Верхняя карточка — телефон уже после вскрытия и осмотра выездным «мастером по уничтожению техники», но давай по порядку.
Есть вот такой старый телефон
IPhone 16 Pro Max не включается.
А не включается он потому что проводок, которым заряжали данные титановые дрова, был слегка китайским.
Во время зарядки через него телефон набрал всего пару процентов за час и дальше перестал заряжать вообще.
Китайское, чо)
Но вот дальше интереснее. Телефон резко потерял заряд и вырубился.
Попытки зарядить через нормальную проводную или воздушную зарядку успеха не принесли.
Позвонили в сэрвис с оценкой 404 из 5. Выездной приехал и начал решать вопросы на месте.
Разобрал, что-то там наколдовал и вынес вердикт — проблема на плате. Надо везти в сервис на пайку. Цена 30 тысяч.

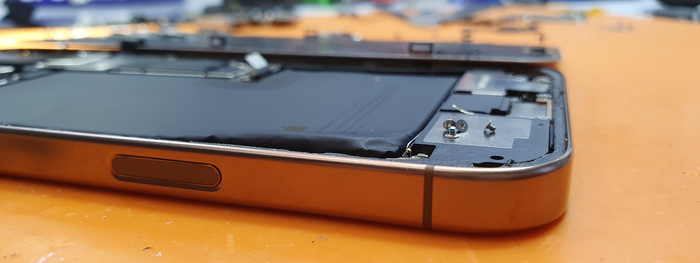

Тут ещё ладно, но вот когда клиент согласился, то тут же ещё сказал про «вздувшийся» аккумулятор:
На что клиент уже дал отказ — слишком дорого.
Т.е петух, услышав согласие, намеренно повредил аккумулятор для лучшего чека.
При отказе естественно затребовал денег за выезд и диагностику, и там тоже чёт около 5 тысяч нарисовалось. Неплохо да?
Это ладно. Клиент не заплатил, так как уже понимал, что это не диагностика и конечная цена может ещё вырасти. Ну знаешь, да? Когда увозят технику, накручивают чек дороже самого телефона и попробуй потом ещё забери его оттуда. Сколько постов про это пишут.

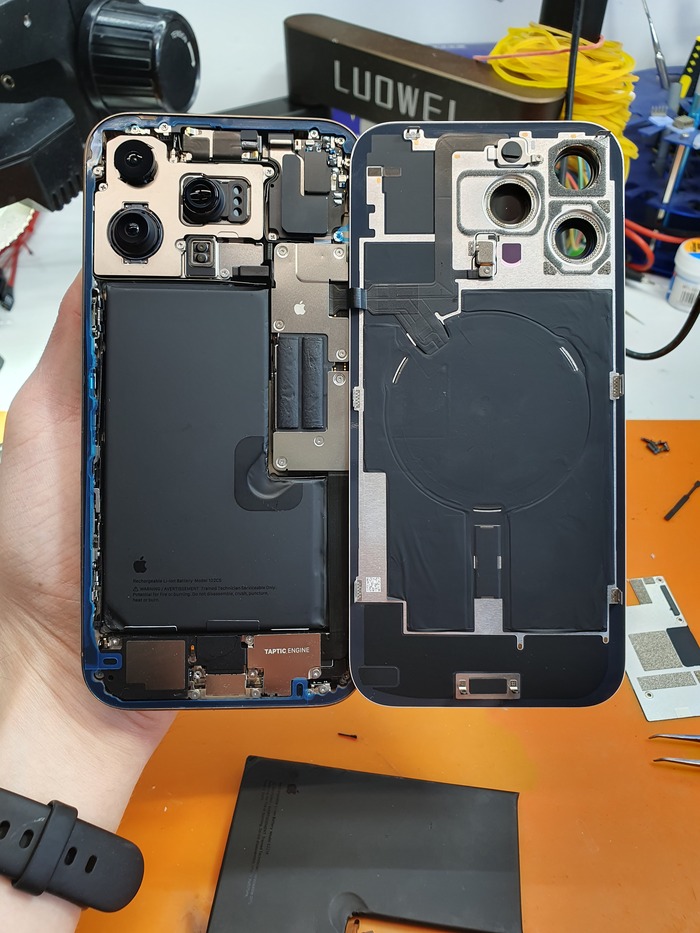

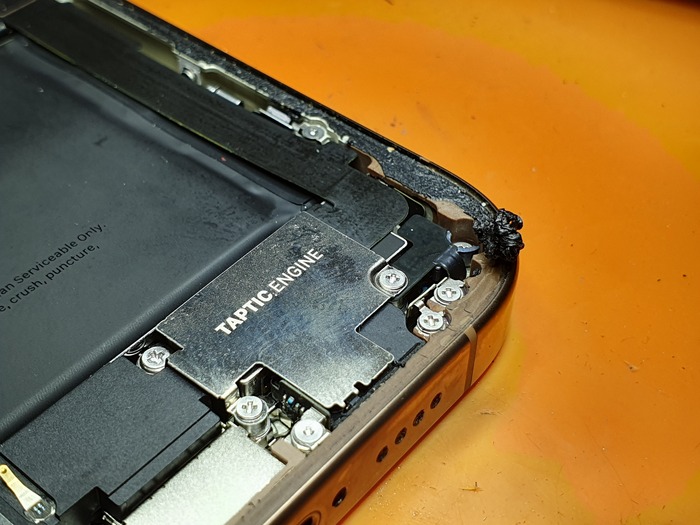

«Мастер» отказывается собирать устройство и отдаёт как на втором фото.
Чуть прикрыл, винты от защитки оставил на динамике, а то, что они могут поцарапать заднюю крышку или при не аккуратной транспортировке вообще её разбить, никого там не волновало.
Так вот. Телефон у меня.

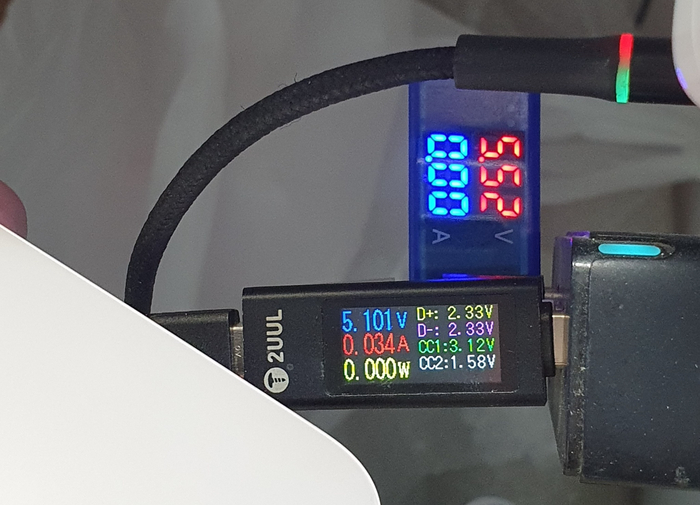

По начальной зарядке уже можно судить о двух проблемах:
Нижний шлейф (выездные петухи на них всегда клюют)
Контроллер заряда tigris
Контроллер аксессуаров type-c

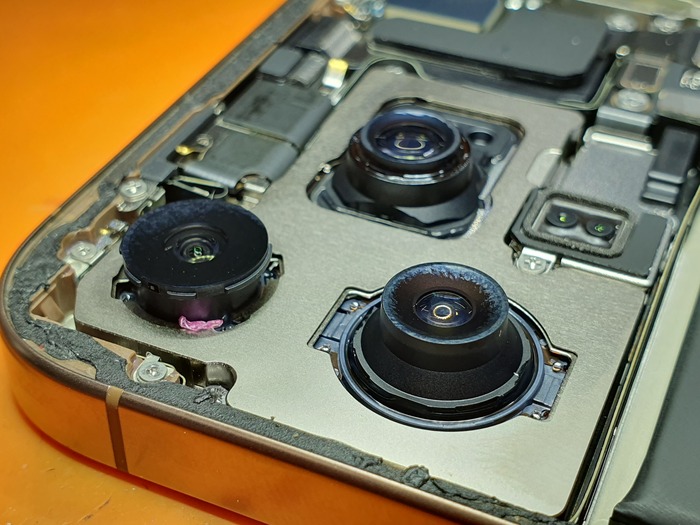

Ах да. Про вот это я вообще промолчу — истинный пидарас:

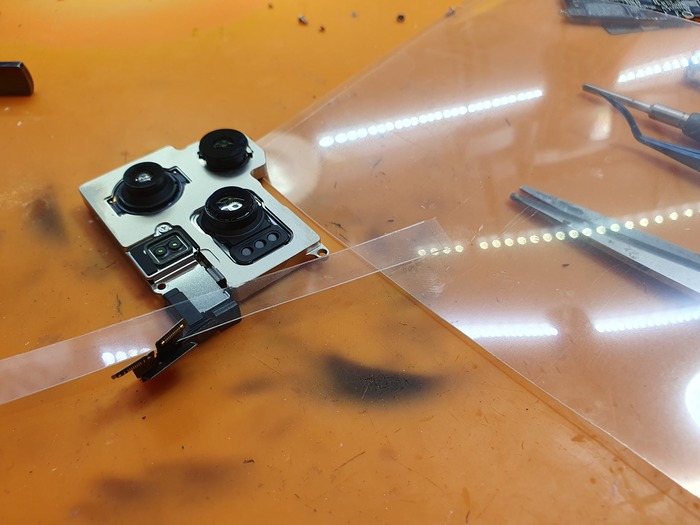

Заляпанные камеры на 15 и 16 серии очень тяжело оттираются, если так заелозить. Их даже одноразовыми этикетками закрывать нельзя: либо прикрывать пластиковыми защитами, либо просто вытаскивать из корпуса как делаю я и держу на открытом воздухе.

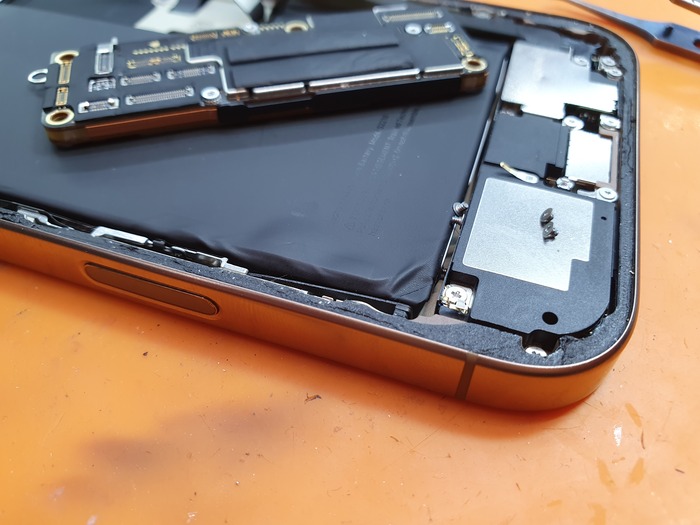

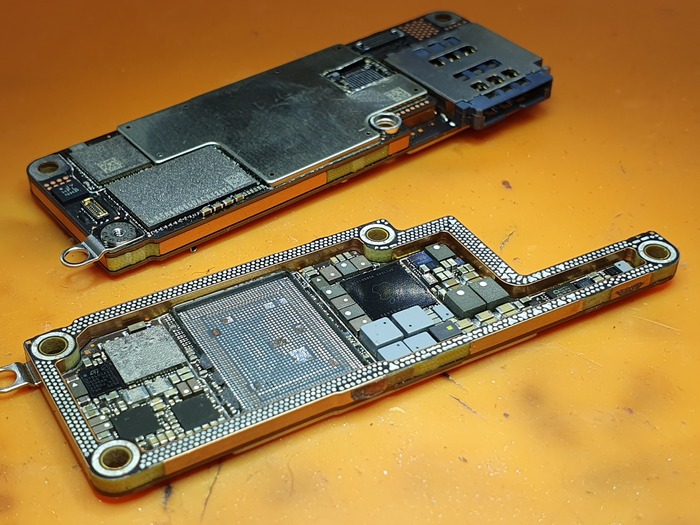

Демонтажирую мать и пробую чуть подогнуть аккумулятор
Но это всё. Крышку норм уже не приклею, а этому аккуму остаются считанные месяцы и в лучшем случае сдохнет, а в худшем — возгорит. Последствия думаю сам понимаешь — не безопасно.
Так вот. С этим потом буду разбираться. Сейчас самое основное.
Телефон не включается даже от блока питания, а на плате гуляет паразитное потребление тока.
Первый на очереди — контроллер заряда тигрис.

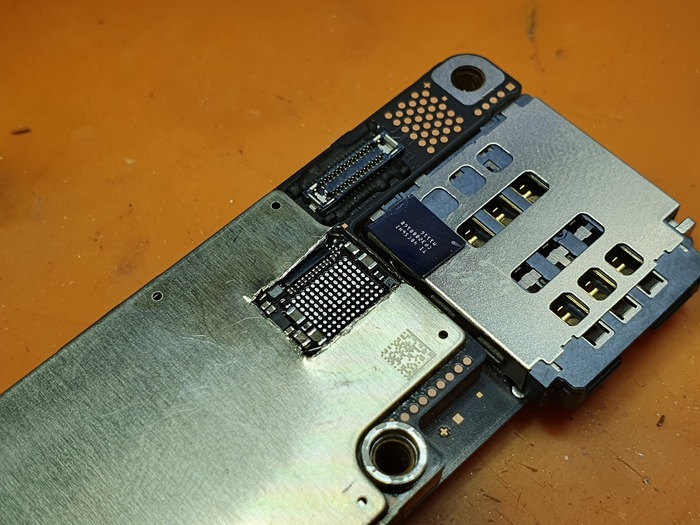

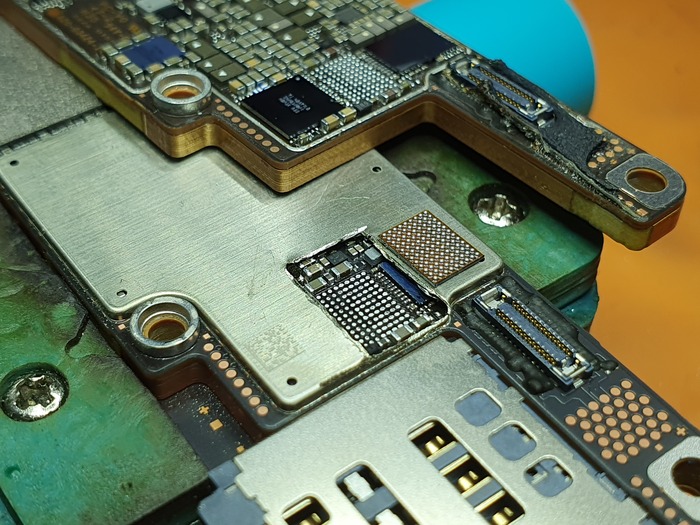

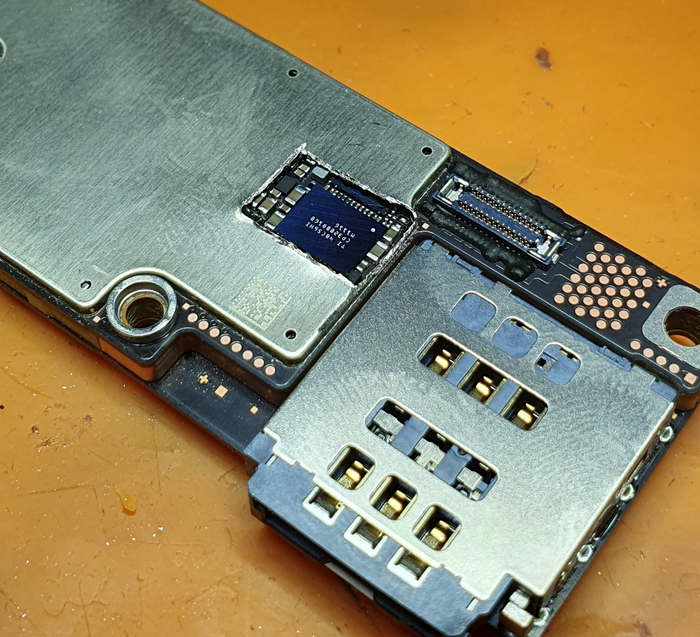

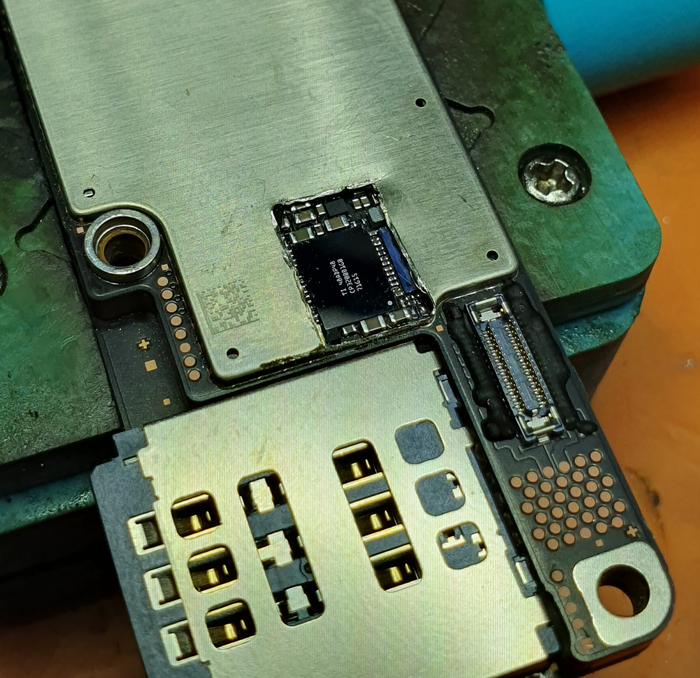

Зная его точное местоположение — выпиливаю защиту
Вот тут может быть проблема, так как это первое, что стоит в цепи после самого аккумулятора:

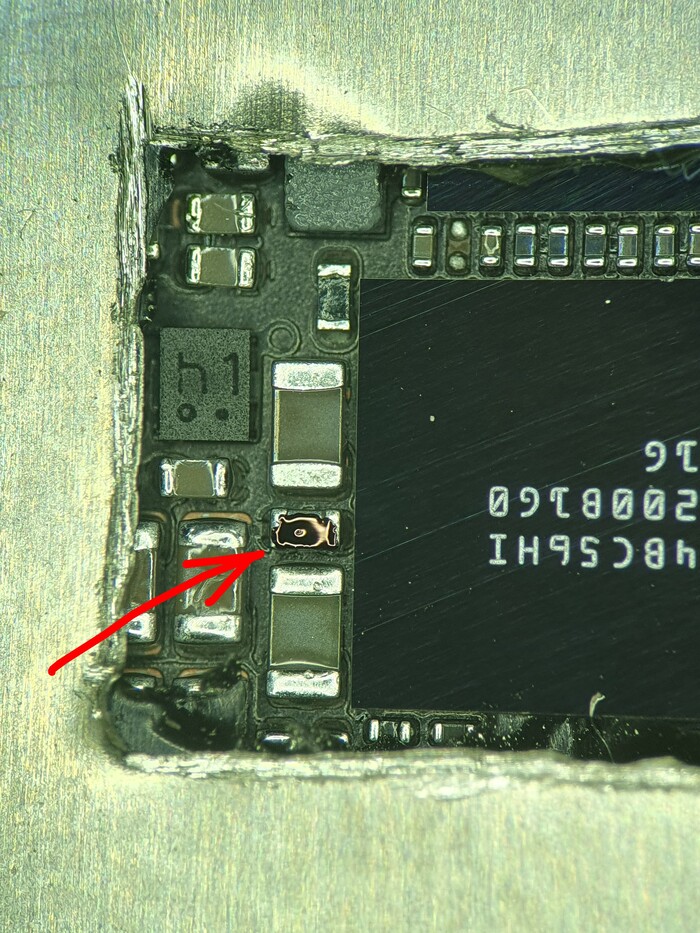

Прогулявшись по кондюкам я обнаружил сплошное замыкание тут (маркером указал на конденсатор):

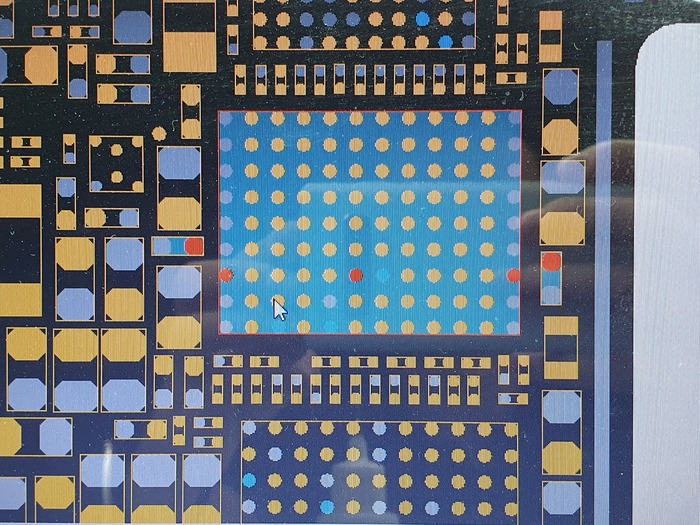

По схеме видно, что это буст микросхемы и дальше этих красных точек и двух конденсаторов дороги не уходят
Вердикт- виновен!
Вперёд, на демонтажирование!
Да. Я нашёл шоковую температуру отпайки без термического повреждения платы, потом покажу чем я это делал. В другом посте.

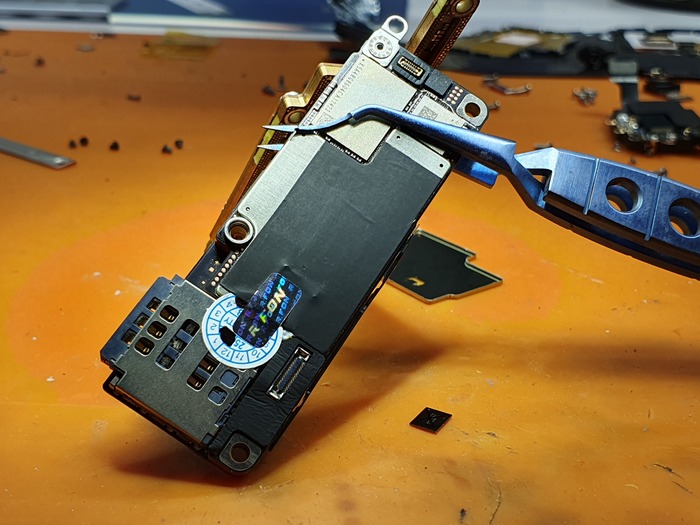

Микрухи я беру с донорских плат, специально купленные под это дело.
Стоимость такой доски 4 тысячи.
Процесс перекидывания кремния довольно простой: снял, ошарил
Запаял
Делов то)

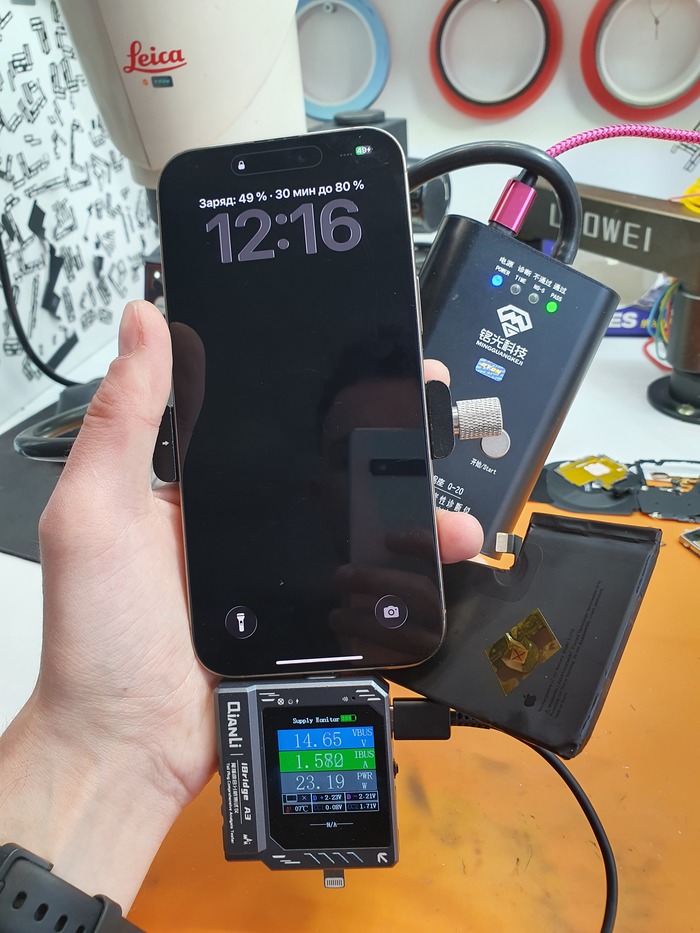

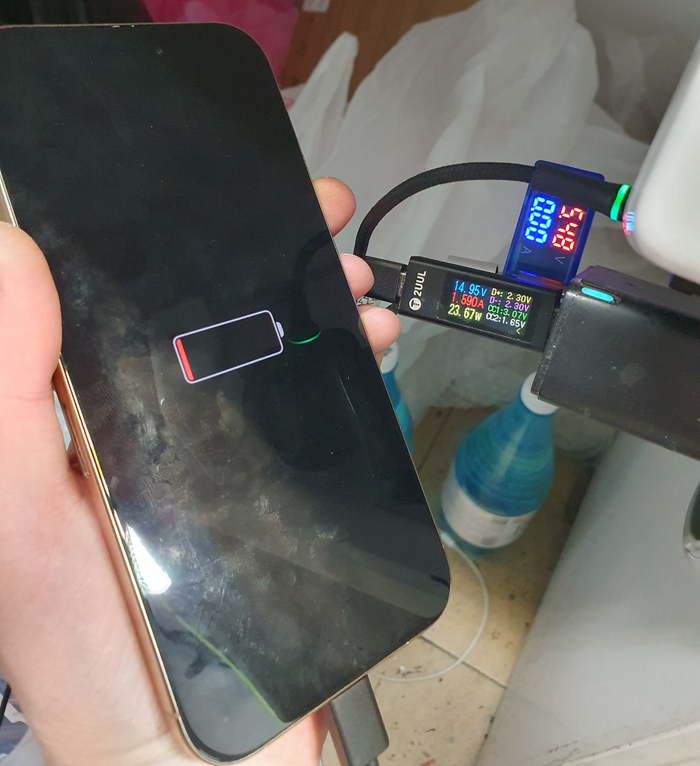

Теперь цифры на зарядке совсем другие.
Тут уже включилась быстрая зарядка 15 вольт и 30 ватт всасывания тока, всё как положено и можно всё оставить на плате как есть, но!

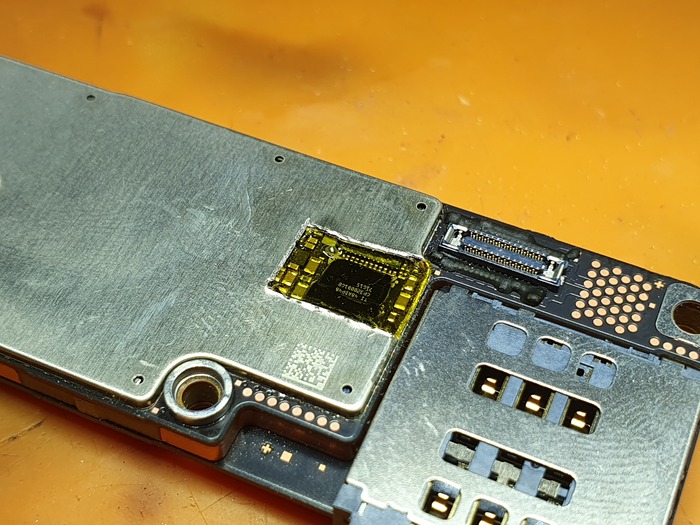

Это контроллер заряда и ему свойственно греться, поэтому упаковываю его дополнительно в плёнку, что бы вообще перегрелся через полгода и сгорел
Но не)
Плёнка по кругу это для того, чтобы края защитки случайно не коснулись конденсаторов и не замкнули.

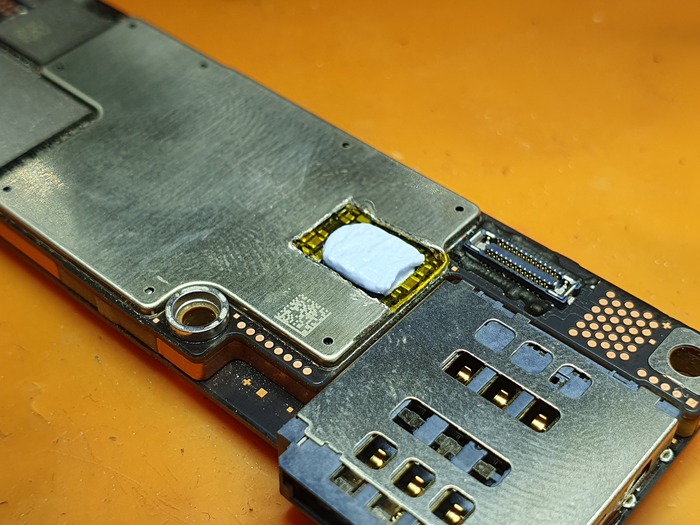

Саму область контроллера вырезаю скальпелем и кладу жидкую термопрокладку от Asus. Денег она стоит — ух))

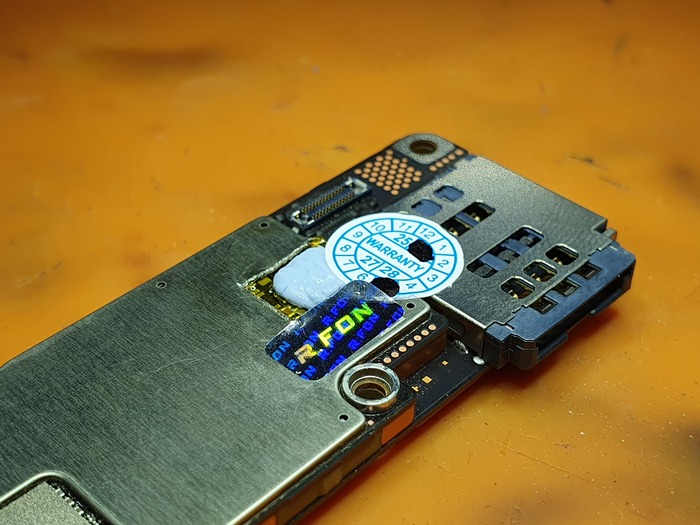

Вот знаете, я не боюсь показывать свои ремонты и даже клею на места моих действий стикеры с гарантией и голограммой
А потом сверху ещё упаковываю медным скотчем для лучшего теплорассеивания
А теперь самое долгое — убрать за петушарой и привести внутренний мир в отличное состояние, близкое к заводскому.

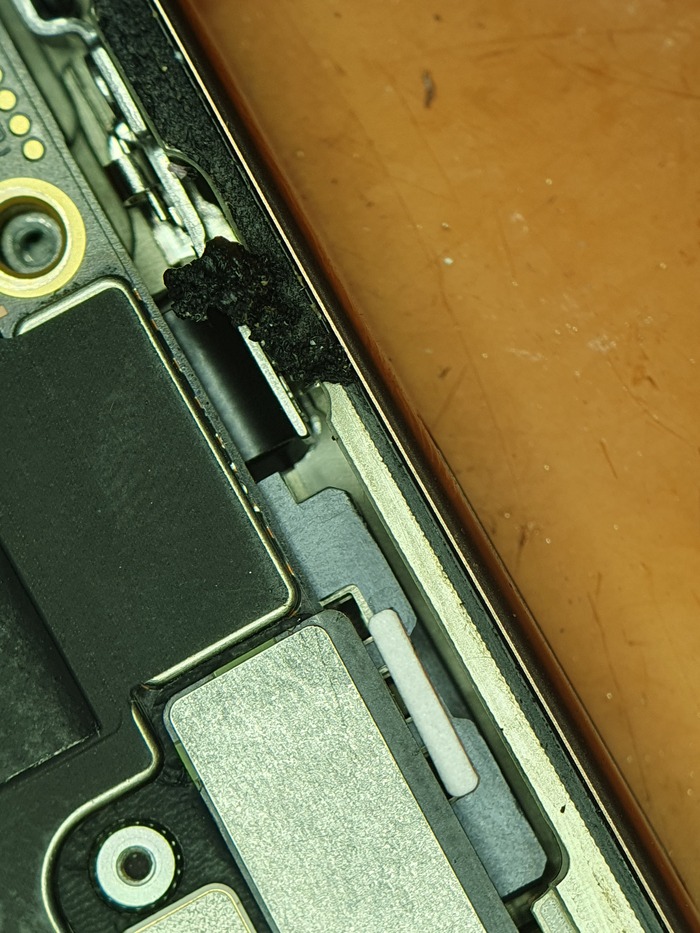

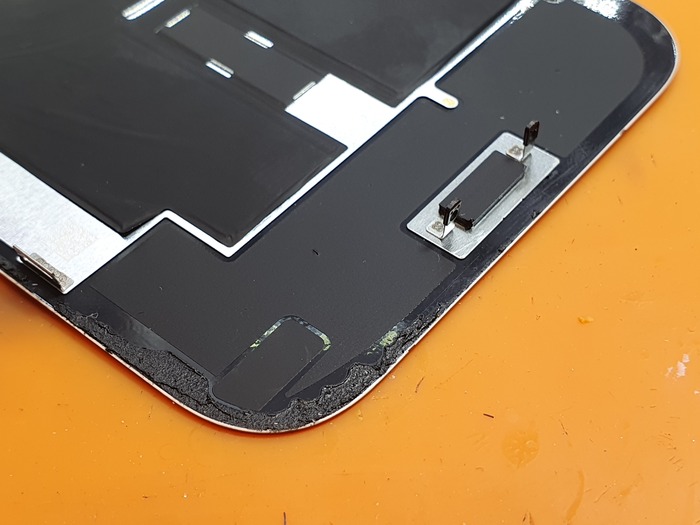

Для начала нужно аккуратно убрать старую проклейку:
Аккуратно потому, что чёрное напыление по кругу трогать не желательно, оно хрупкое и нужно для максимального обеспечения влагозащиты телефона.

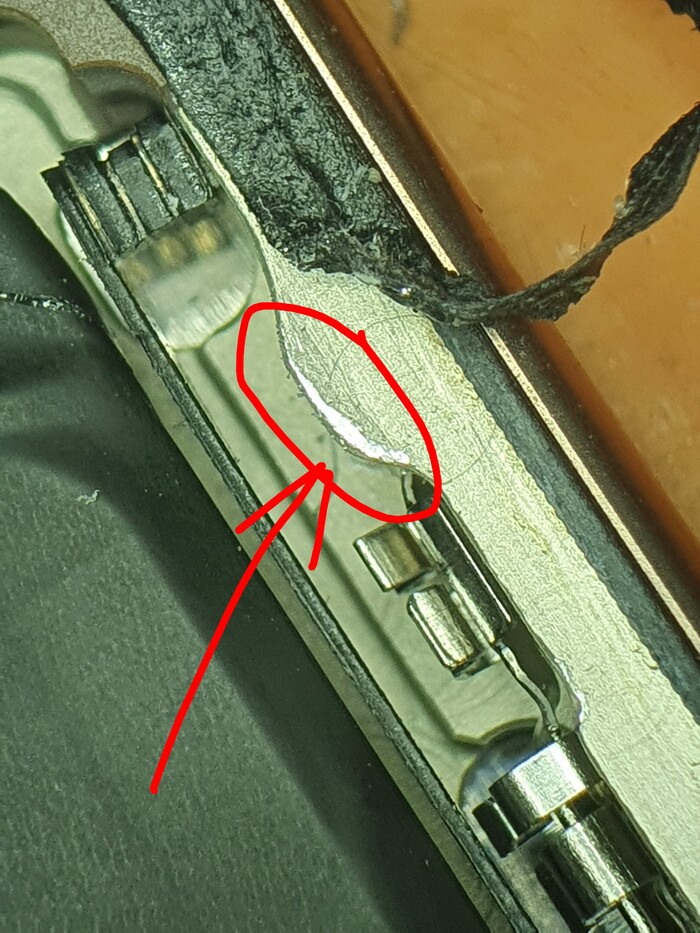

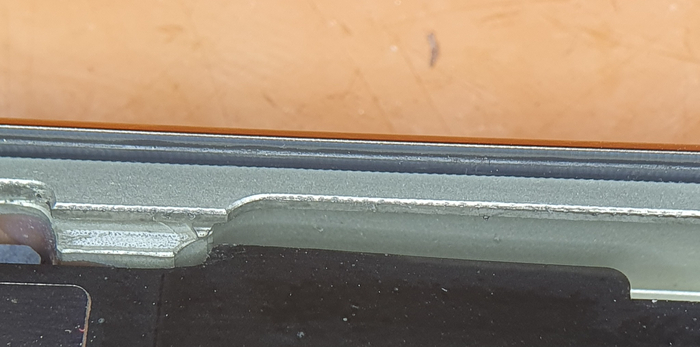

А вот место, где был повреждён аккум. Там поднимали его лопаткой так, что оставили замятину на корпусе и пришлось её срезать немного. Мелочь, но исправить нужно, иначе при незначительном воздействии на эту область крышка может лопнуть или поцарапаться.
Да и прилегания её не будет и влагозащиты тоже.
А потом всё отмывается и проходится праймером, чтобы оригинальная проклейка лучше прилипала.
Болие мение норм)
Тоже самое проделываю с задником

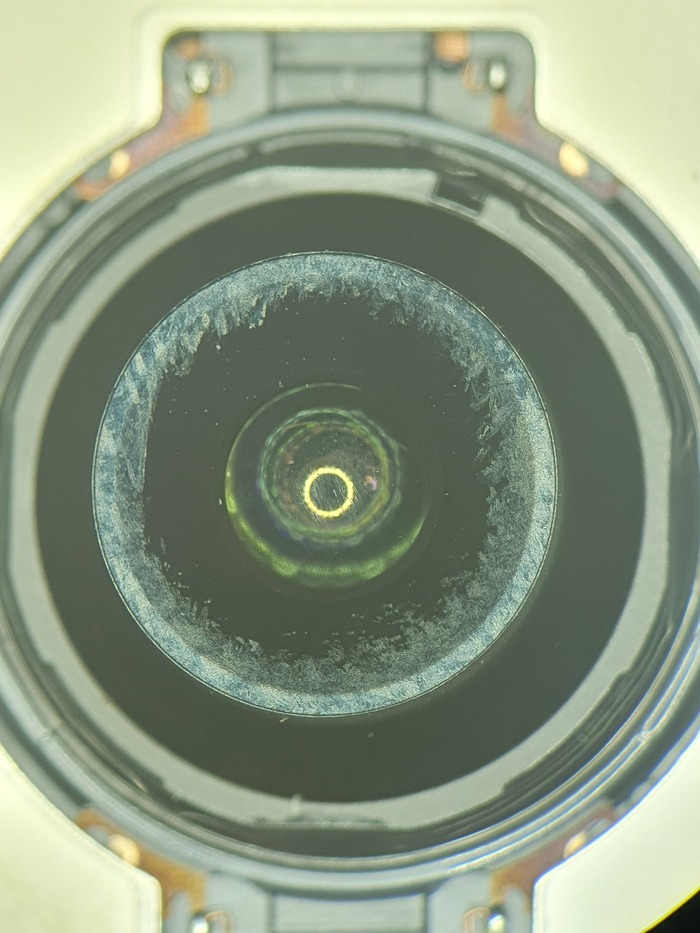

Теперь камерки. Тут уже царапанные и засранные линзы. Это надо поправить как для эстетики, так и для того, чтобы фотокарточка не была с белесым оттенком

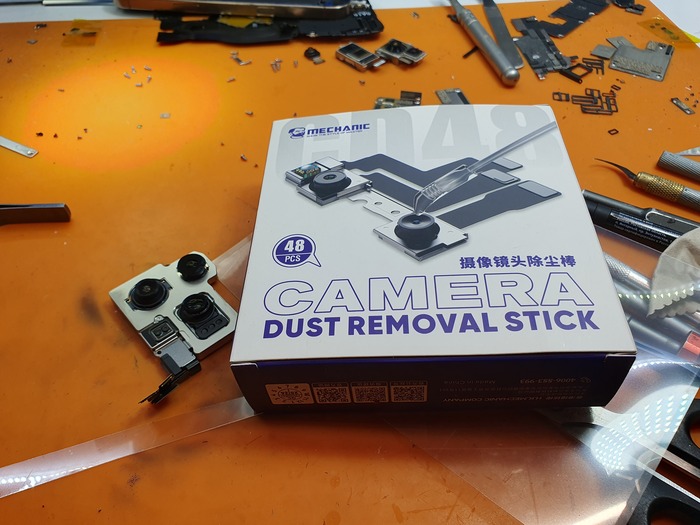

Купил я значит для пробы вот такую хрень.
Честно — говно
Пыль убрать можно, а вот следы пальцев рук уже нет.
Я юзаю обычную ОСА плёнку, ватный диск, предварительно распотрошив его внутренности и спец.раствор

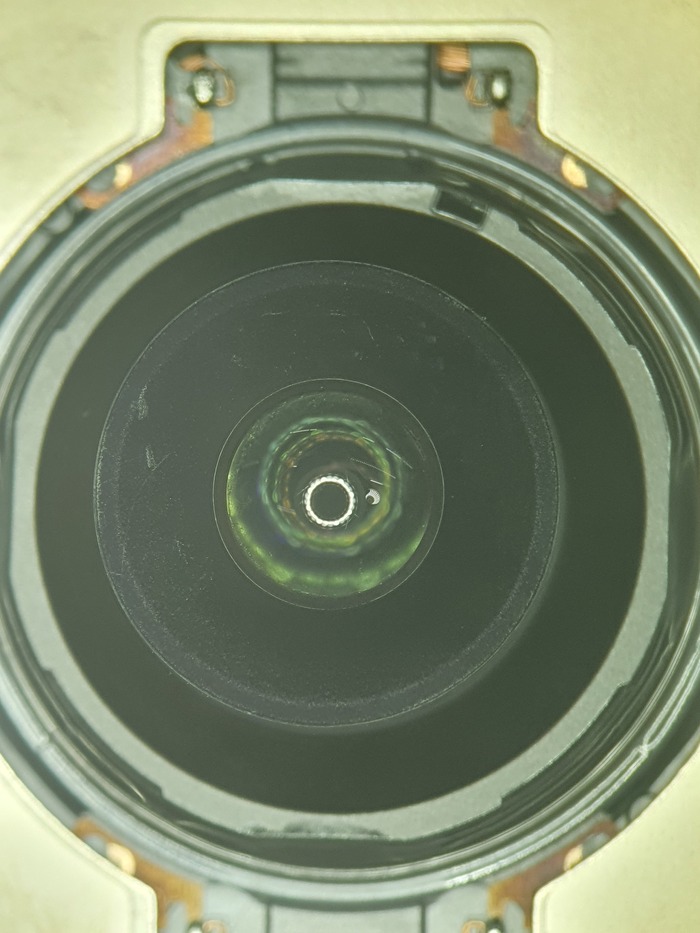

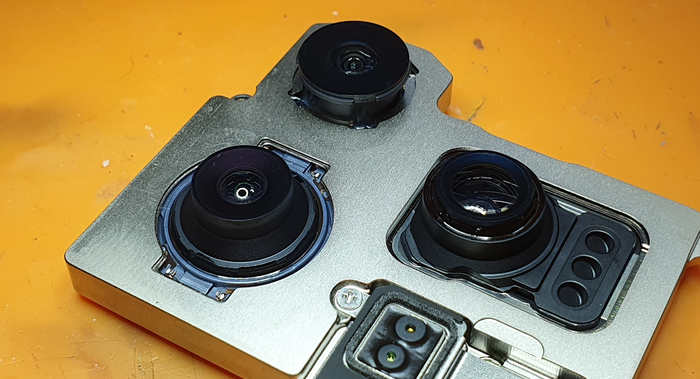

Получается вот так.
Лучше? Лучше. Сникерсни xD

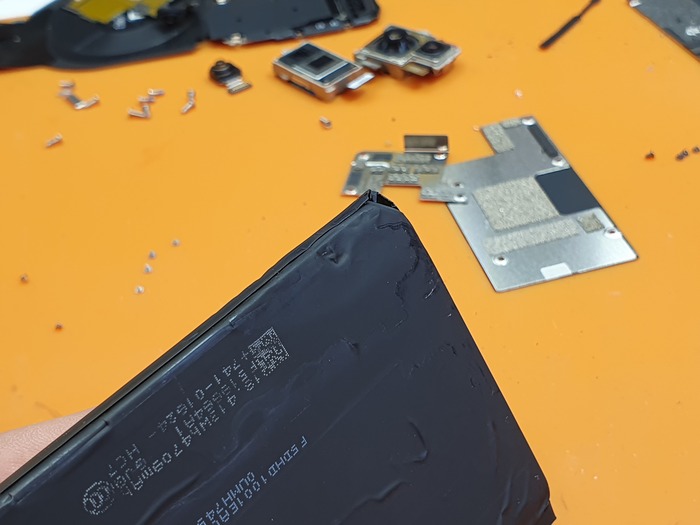

Аккум тоже пришлось поменять из-за того замятия.
Вот на это я и потратил больше всего времени, около часа на сборку.
Аккум закинул со своего донора. Он там был со 130 циклами и здоровьем 100%
Влагозащита — ОК
Зарядка — ОК

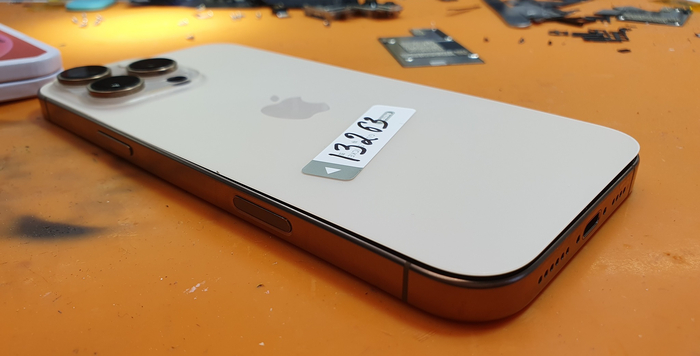

Чисто-красиво — ОК
Счётчики котов собачьих — на месте)
А вот аккум привязать сразу не удалось чтобы сделать карточку и показать. Принина:
Моё почтение)
У меня тоже места в телефоне нет xD Даже видос со своей озвучкой уже два года выложить не могу, удалять нечего))
Где эти мои полтеррабайта я хз
А итог всего ремонта таков:
Стоимость замены контроллера 20 тысяч.
Б.у оригинальный аккумулятор с привязкой 9 тысяч (это уже доп.расход из-за выездного)
Время ремонта 2 часа, полтора из них это сборка и фотокарточки.
