Или как зарядка смотрит на микросхемы))
Но для начала немного предыстории.

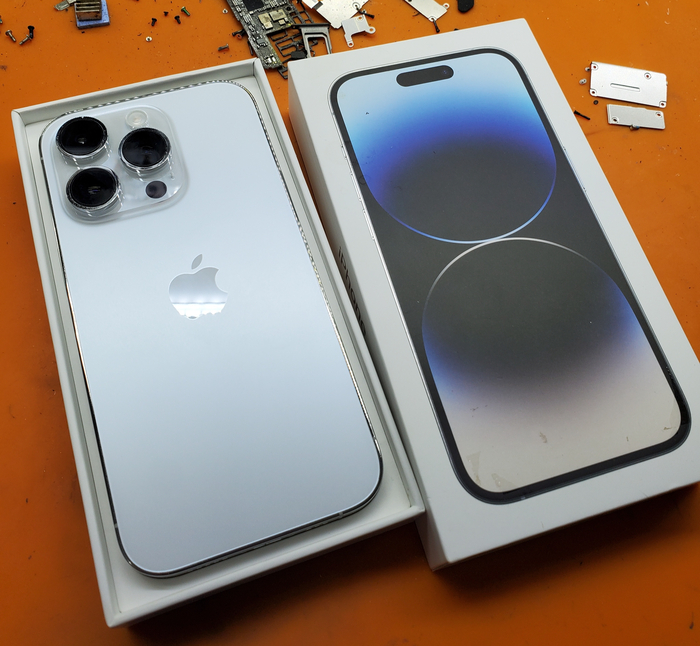

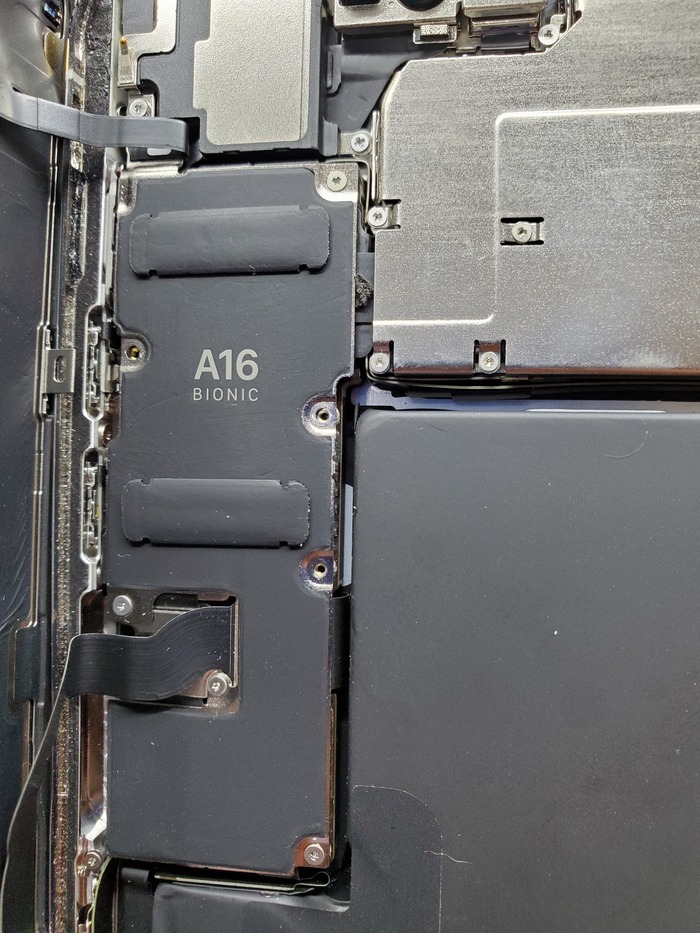

Есть вот такой старый юнит:
Iphone 14 pro не включается.
Ночью поставили на зарядку и ушли по делам. На утро телефон больше не включился. Повторная установка на обычную или воздушную зарядку успеха не принесли.
Начитались тут моих историй и решили сразу отправить мне, игнорируя ценных специалистов.
Для справки, ремонт делался в 2024 веке, т.е недавно)

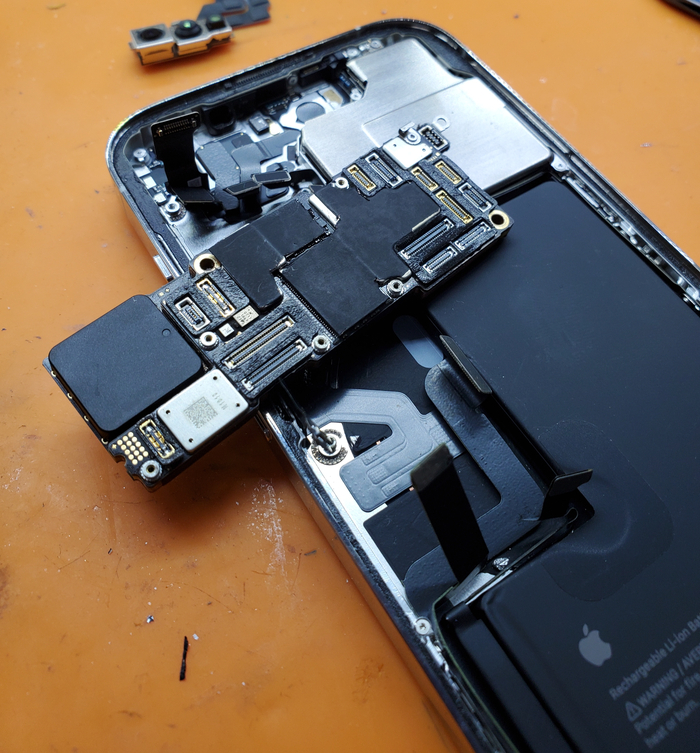

Приступаю сразу к вскрытию данной консервы, ведь на провод реакции нуль, воздух — тоже никого.
Ан не. Кино называется — конченные.
В сервисе был, винты украдены. Вот объясните, мне, «спецы»
Зачем они Вам нужны? Куда вы их деваете? Ну разобрал ты, собери в пакетик и отложи. Не хватает винтов и воруете? Они стоят 100р за килограмм в любом киоске…
Ладно. Раз не закрутили, значит и приговорили замену платы или как обычно, сделать ничего невозможно. Эт 100%. Обычно в таких конторах всё ограничивается: подкинули новый аккумулятор, не запустился, значит всё. И это хороший сценарий. Хуже, когда лезут и не понимают зачем. Обычно это умники с тысячилетним стажем, которые раньше грели процы на нокиях и кидали перемычки за место фильтров. Из серии: «Я в этой сфере 3000 лет бро, я всё знаю-умею».

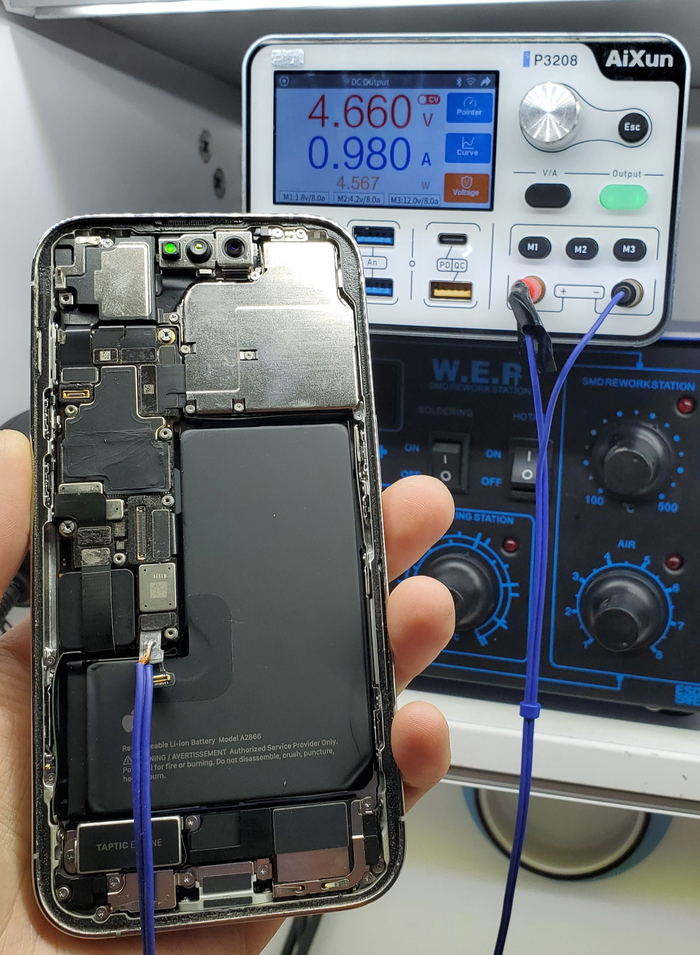

Ладно. При подключении к блоку, телефон выжирает ток и дико греется

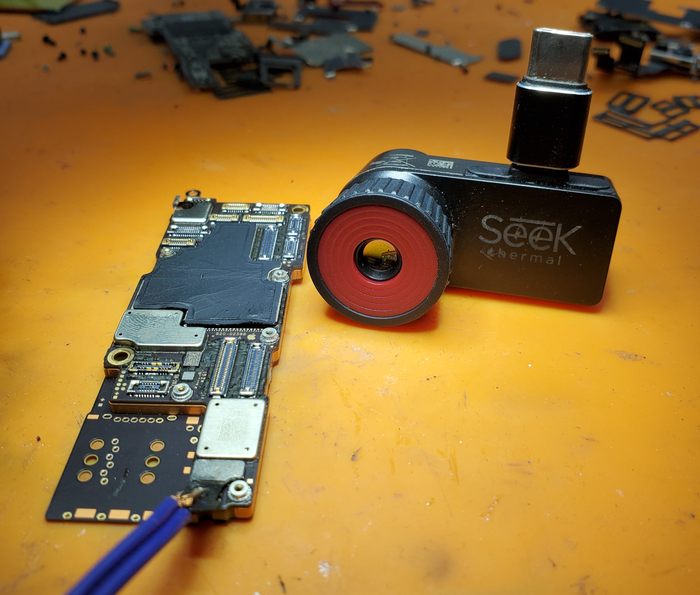

Я бы конечно показал фотку с тепловизора
Но за сроком давности, она куда то самоликвидировалась, поэтому просто покажу сразу где греется.

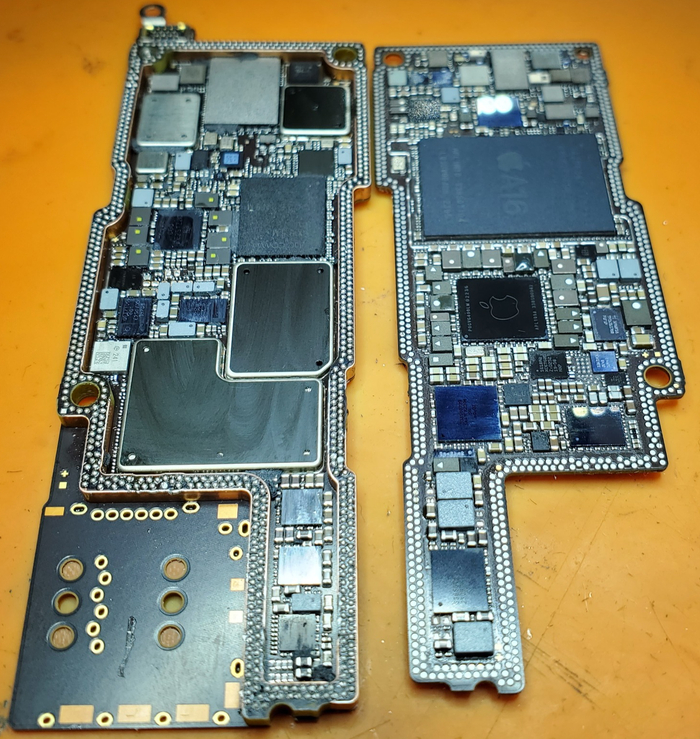

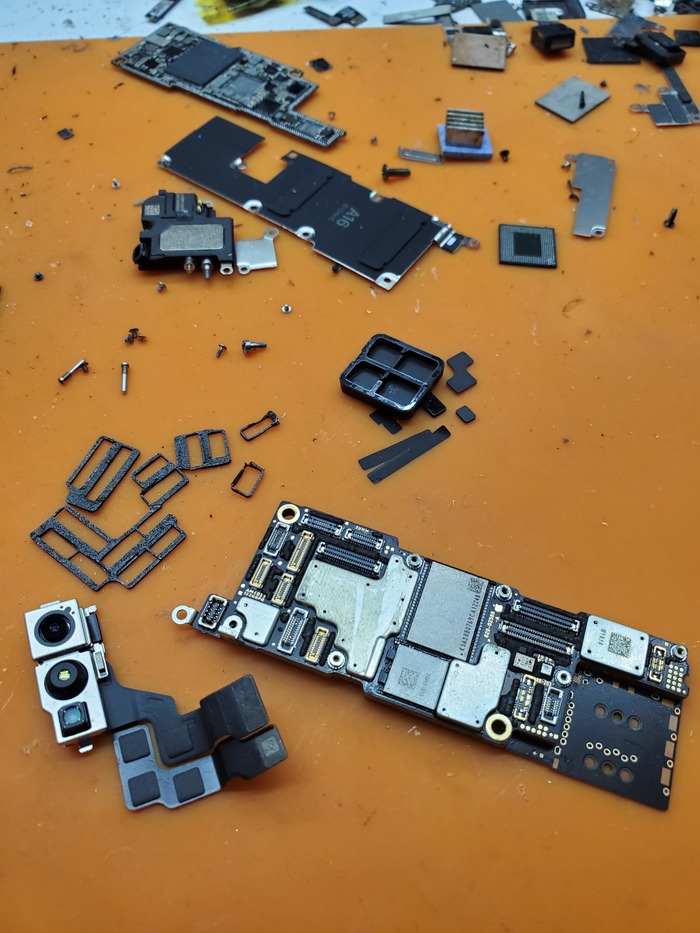

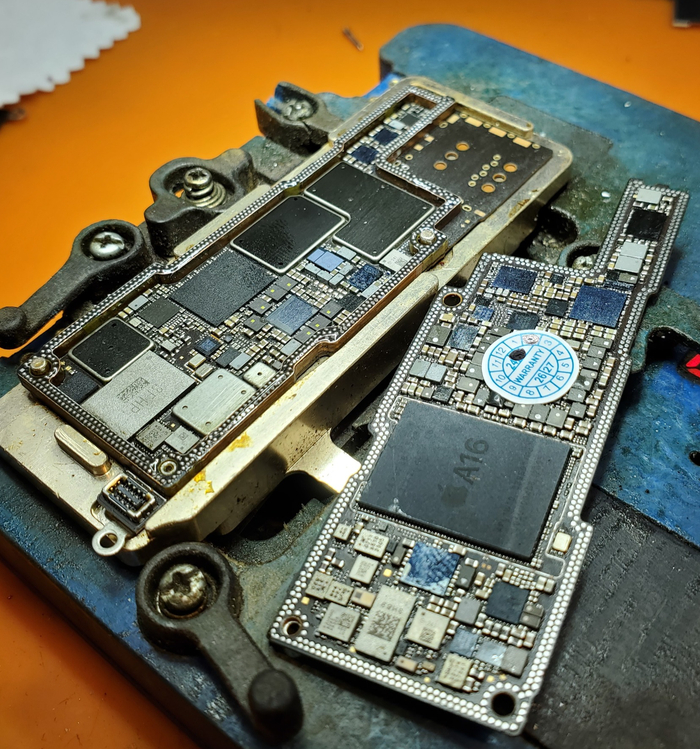

Взрываю доски

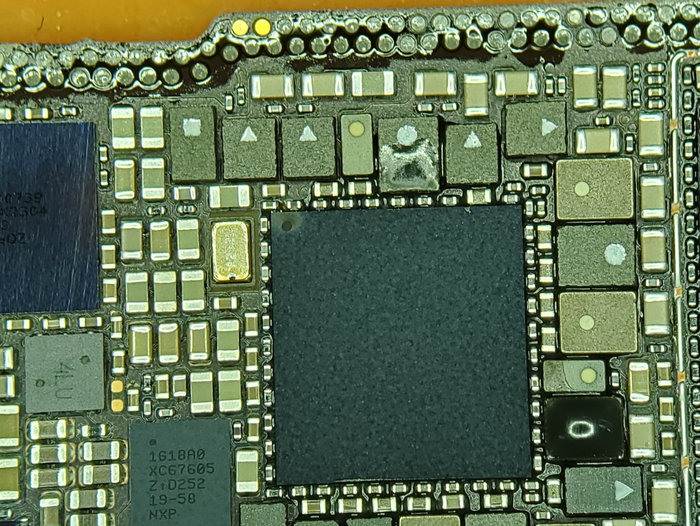

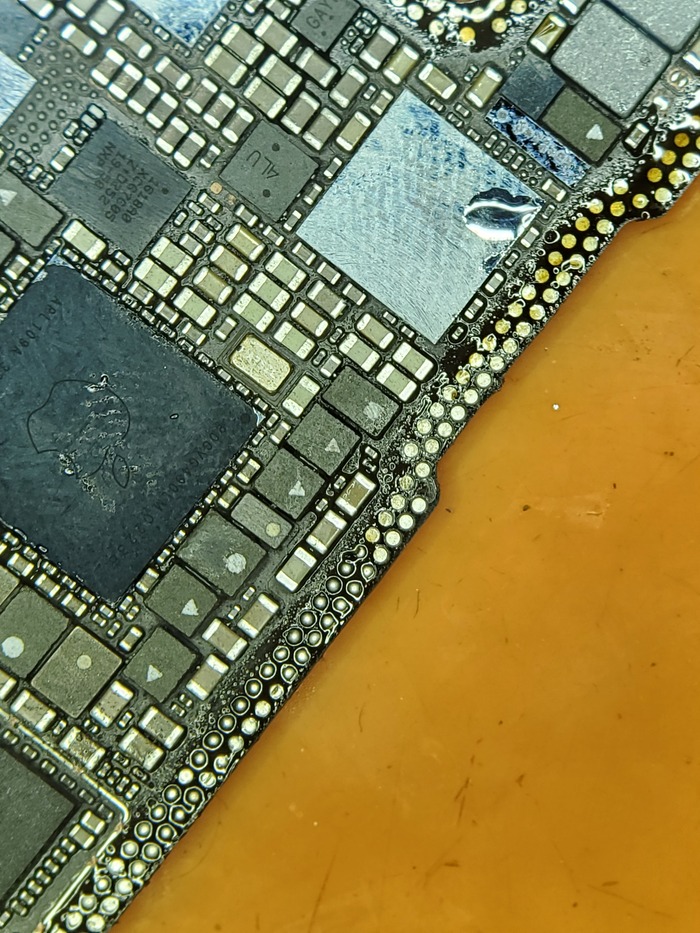

Вашему вниманию — интерфейсник:
В левом верхнем углу есть маленькая точка перегара.

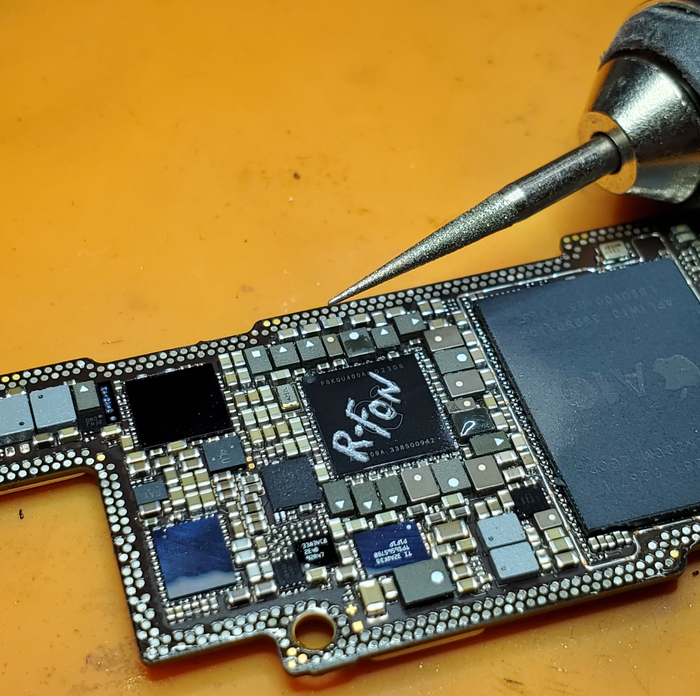

Самый очевидный и простой ремонт. Демонтажирование буду проводить путём спиливания микры своей ручной микроциркуляркой с микрофрезой

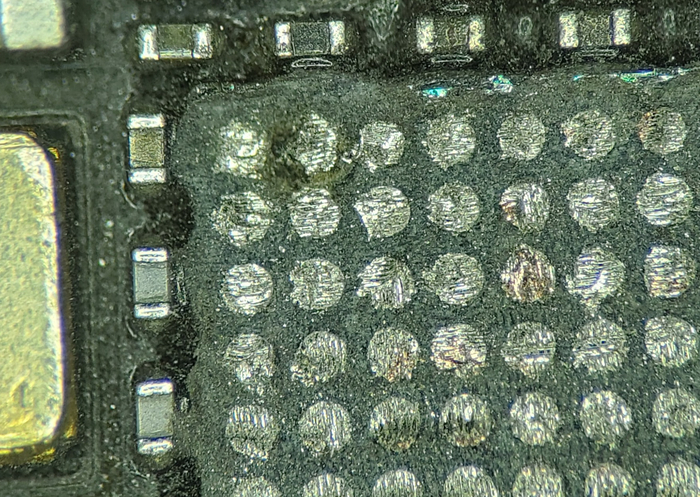

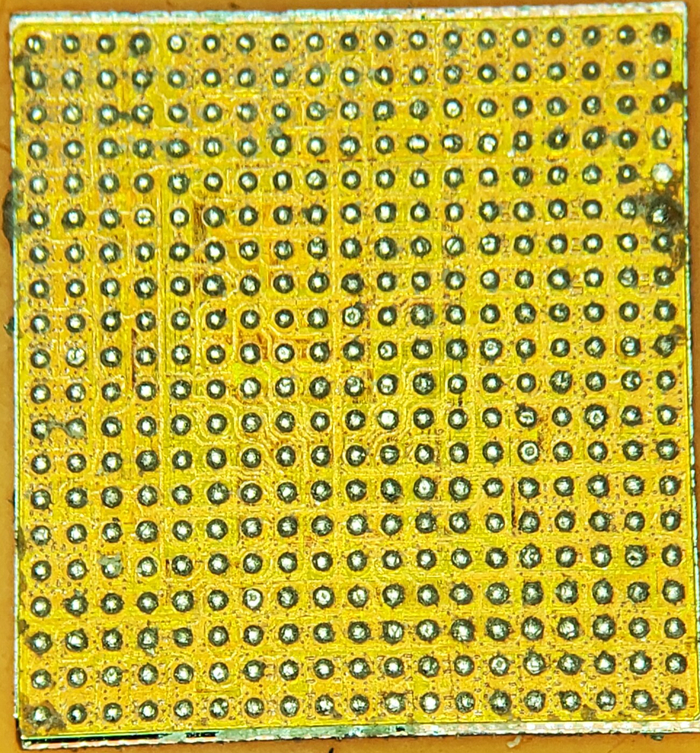

По микрухе втащило вот в этом месте:

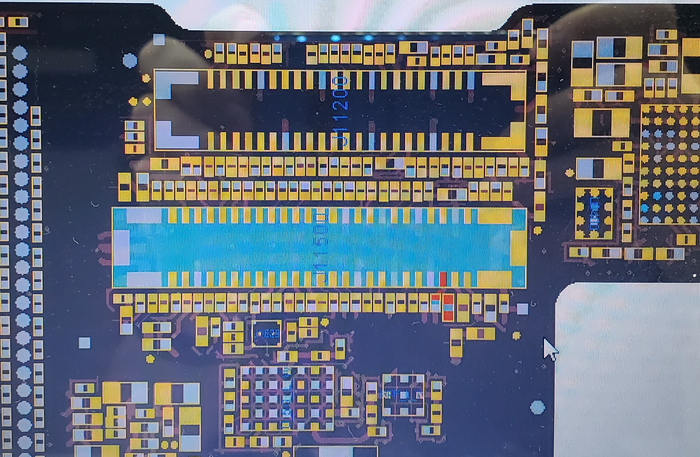

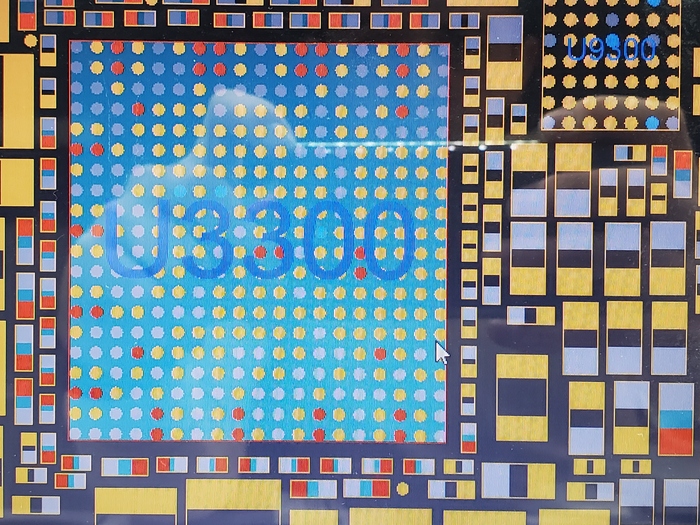

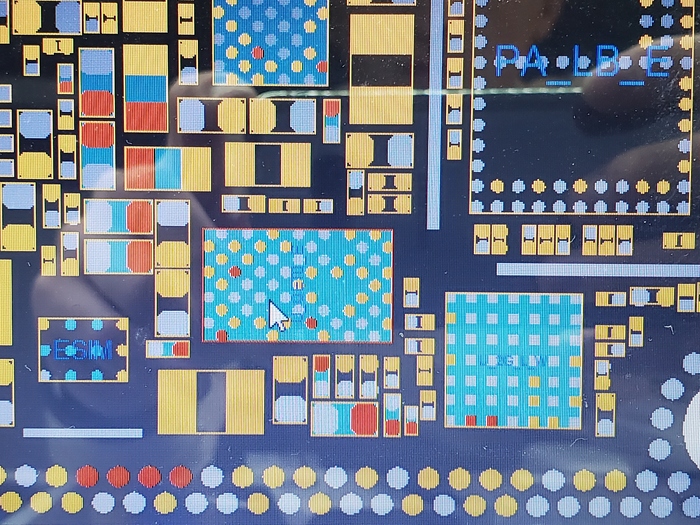

По схеме пробило линию питалова дисплея.
Думою Дело было так:
Поставили на зарядку.
Утром заиграл будильник и включился дисплей.
Кондуктор питания не справился с нагрузкой на усилитель звука, зажигание дисплея и одновременно зарядку и всё заглохло.
Оставшийся заряд аккумулятора был высосан за максимум минут 30.
По ремонту понятно. Менять микру.

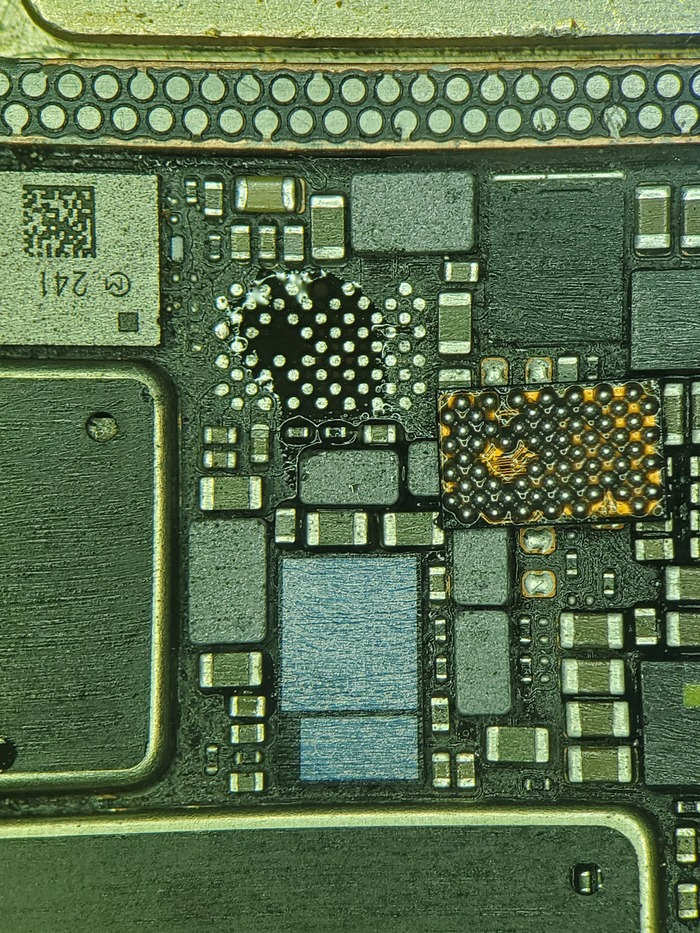

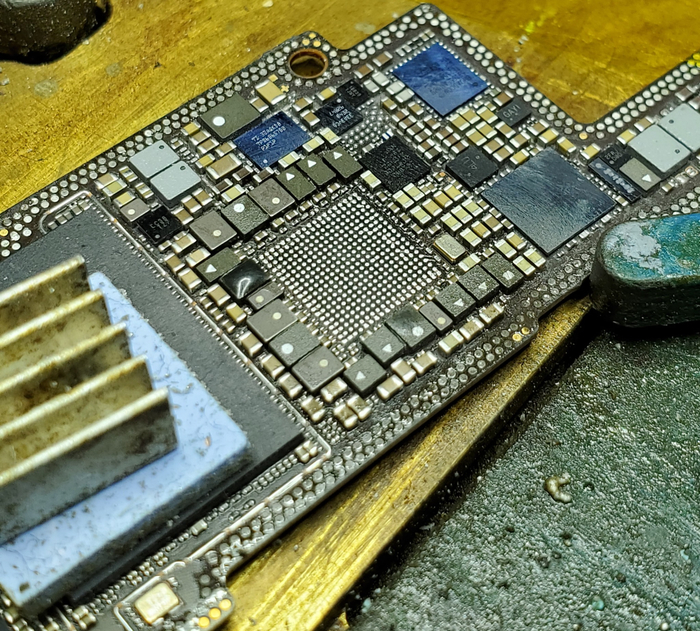

Заготавливаю чистую поверхность, убирая старый припой и компаунд

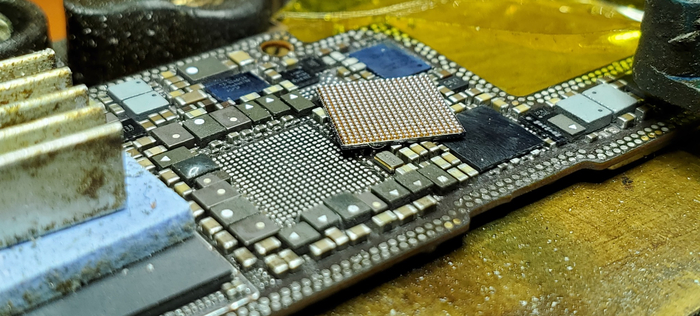

Другой кремний я беру с рабочих, заблокированных и украденных доноров где я точно уверен, что эта микра рабочая.

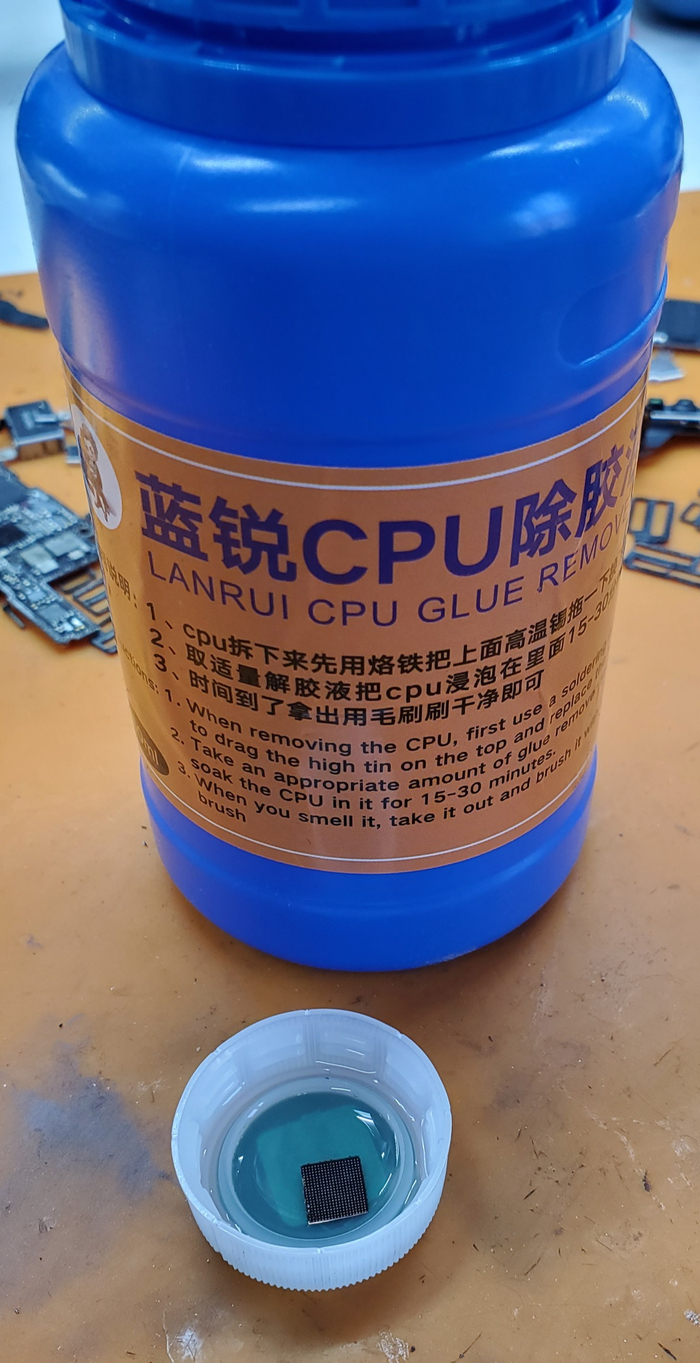

Купаю её в жидкости для обогрева атомных елдаколов активной зоны
Так легче растворить эпоксидный компаунд и не угреть микросхему при его снятии.
Убирается припой и отфутболивается на чуть подешевле. 183 градуса.
Долой бессвинец, нахуй экологию, пей молоко и паяй свинцовым ядом xD
Ну вот по сути и всё.
Элементарный ремонт

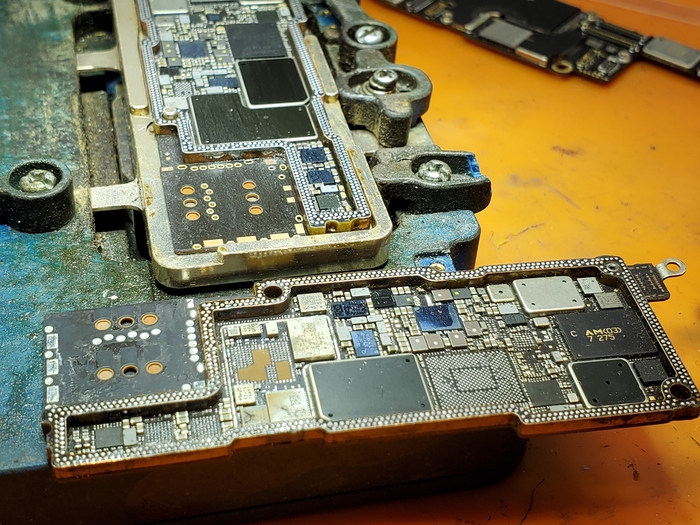

Теперь нужно приготовить межплатную раму.
Убираю старый припой с верхней доски.
Так же делаю с нижней и потом, через трафарет, формирую новые шары по всей нижней раме
Формы и трафареты для рам выглядят вот так:

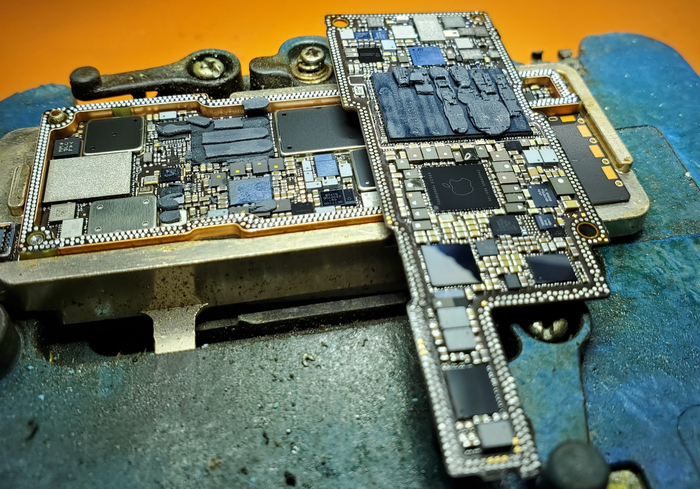

После спайки этих радостей, нужно нарядить плату во все термоинтерфейсы
Лучше? Лучше
Собираю чисто и красиво. Со всеми там влагозащитами и проверками.
Проверку на влагозащиту я делаю просто:
Беру и кидаю тклефон в ведро с водой:
Если бульки не пошли, то хорошо.

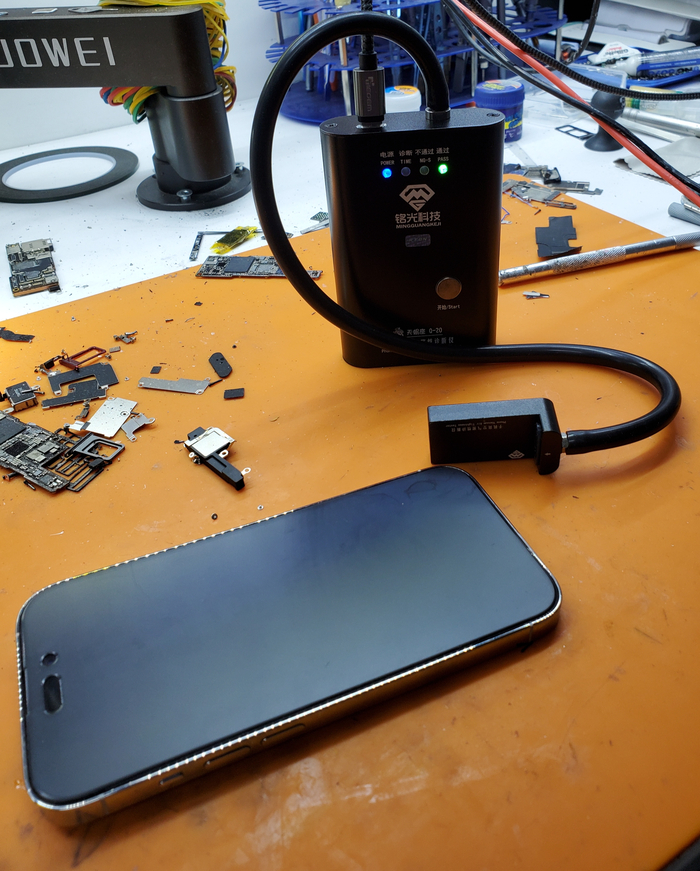

А на самом деле использую вот такой электротонометр
Но проверяется она тут чуть по всратому. Дырки то для физической карточки нет, поэтому выкручивается винтик и дуется воздухом туда.
Ой, да один хуй утопите))
Вот я красиво собрал, проверил всё, сеть и всю навеску, за исключением…

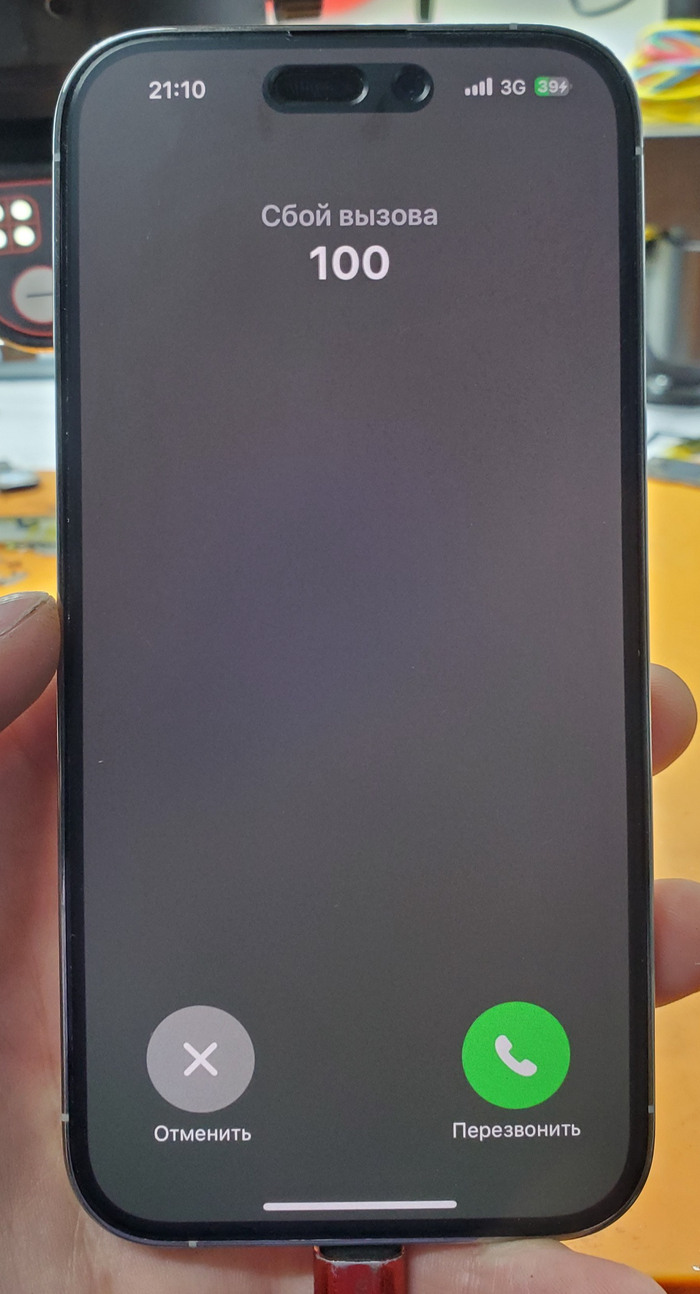

Позвонить.
Я не даун, звоню в 100, хотя большинство звонит в 112. Не надо туда звонить, если нет ситуации, им не до ваших проверок.
Хоть вызовы и не проходят, но интернат есть
Вапрос. Чо случилось?)
Пришлось заново разобрать и распаять платы. Перереболлил доски — не взлетело.
Короч отложил на время.
Потом вернулся и подумал
Раз есть инет, но нет звонков, то виновато 100% что-то ещё. Одно из них — 2 контроллера питания усилителей сигнала голосовых вызовов.
Сделал замеры и да. На одном из них, на конденсаторе рядом, было заниженное, отличное от другого падение напряжения

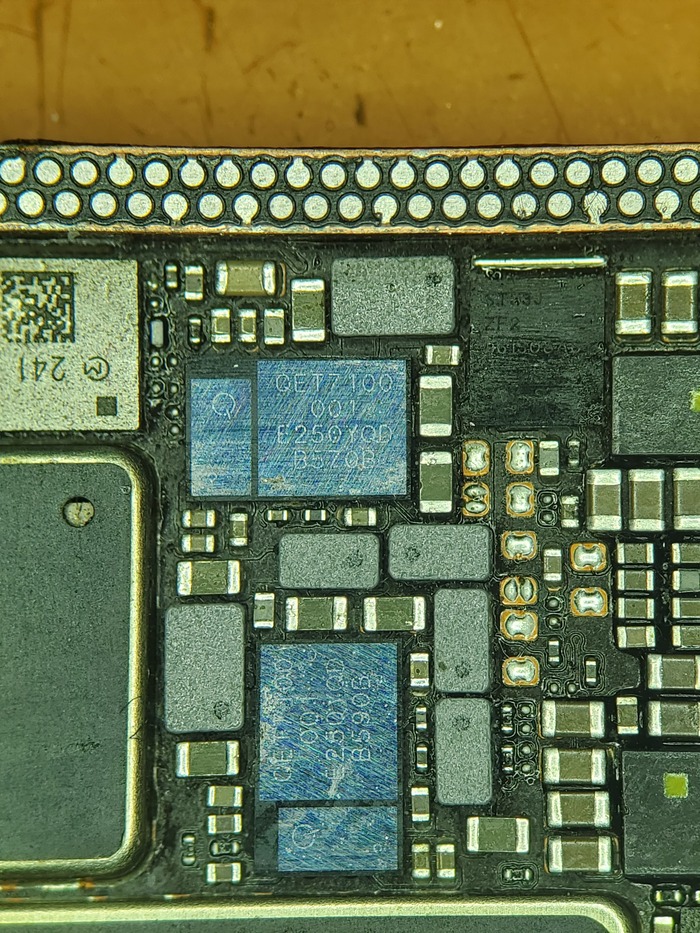

Кует7100. А прилетело в него всё от того же взорванного контроллера
Питалово на него находилось рядом с местом кипения.
Это дело тоже сворую с ворованного донора
Ошариваю и пихаю на место.
Запаиваю это дело снова на микроподогреве

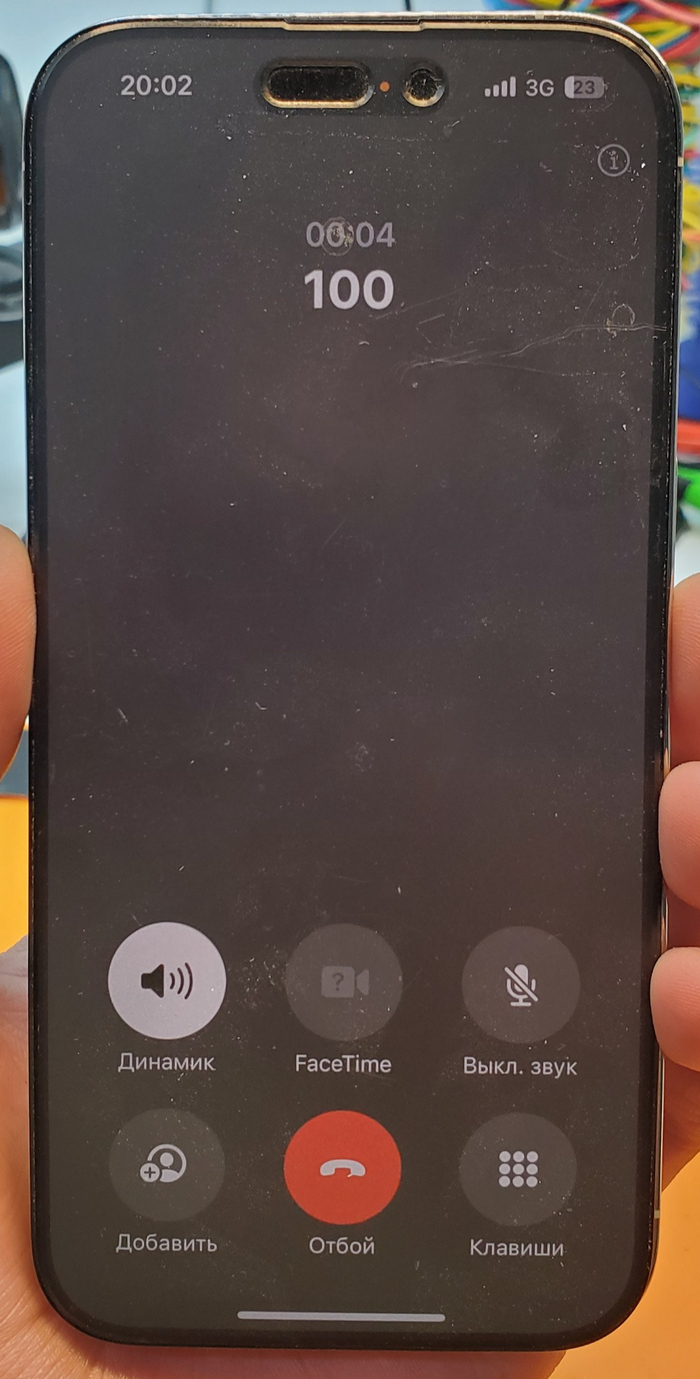

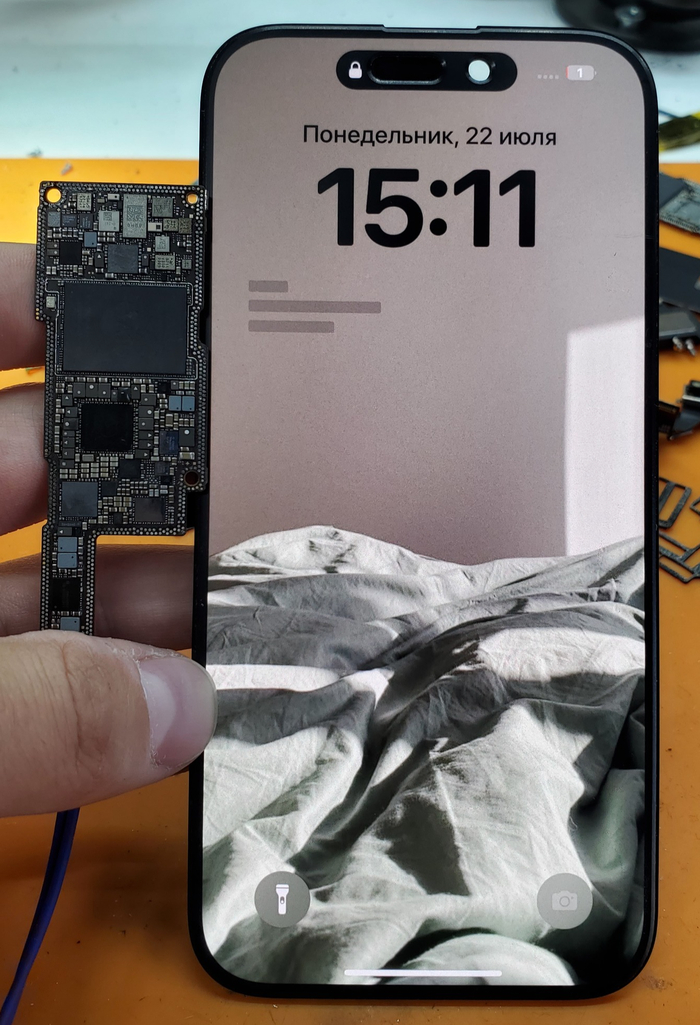

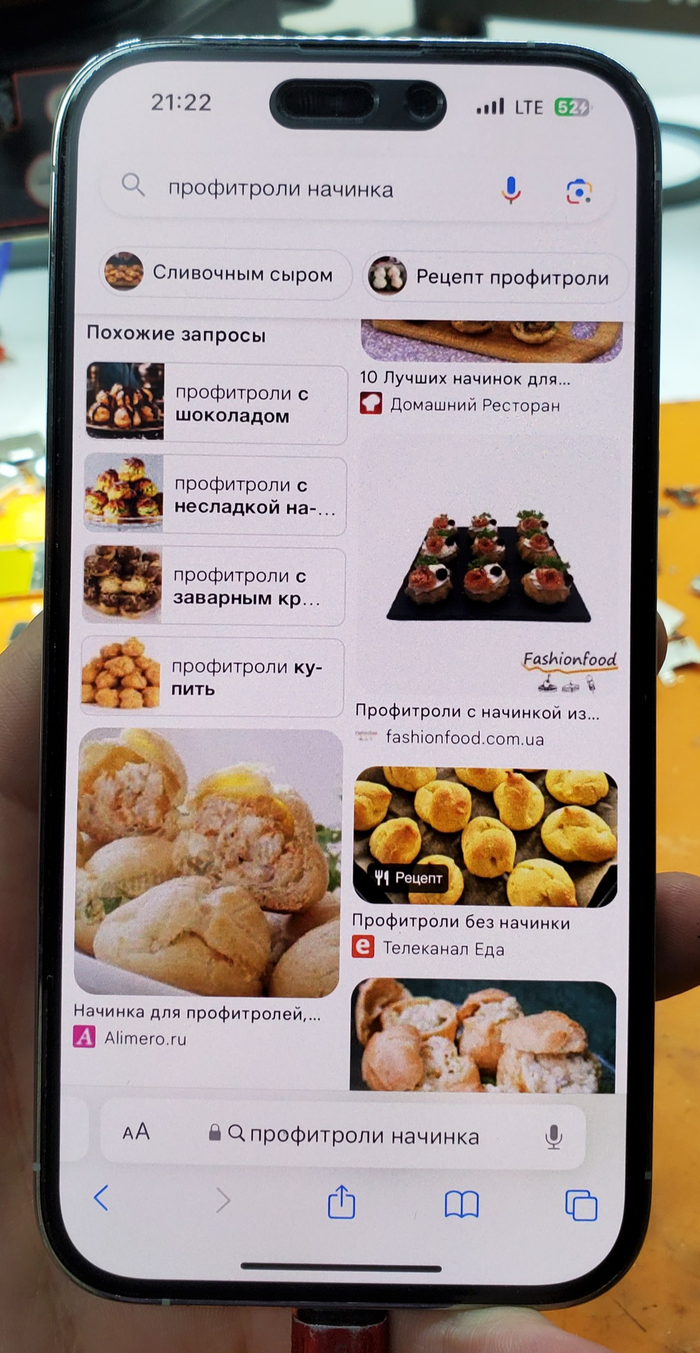

Вот теперь хорошо. Весь раритет работает, собачьи счётчики котов дома.
Снова собираю без пальцев отпечатков рук и отправляю сдеком куда-то из Москвы в Россию.
Стоимость точно не вспомню, но всего тысяч 15-20 взял за это дело. Давно было же, а сейчас цена намного больше xD Или меньше?
