А действительно. Чо так дорого сделать это:
Но для начала предсторис.
Решил как-то клиент немного сэкономить денюжек и заменить аккумулятор на своём уже старом телефоне. Закупил у товарища Луюохмуйло шикарный аккумулятор, насмотрел видосов в (ой свят-свят-свят) рутубе и решился на лёгкую разборку вскрыть эту консерву.

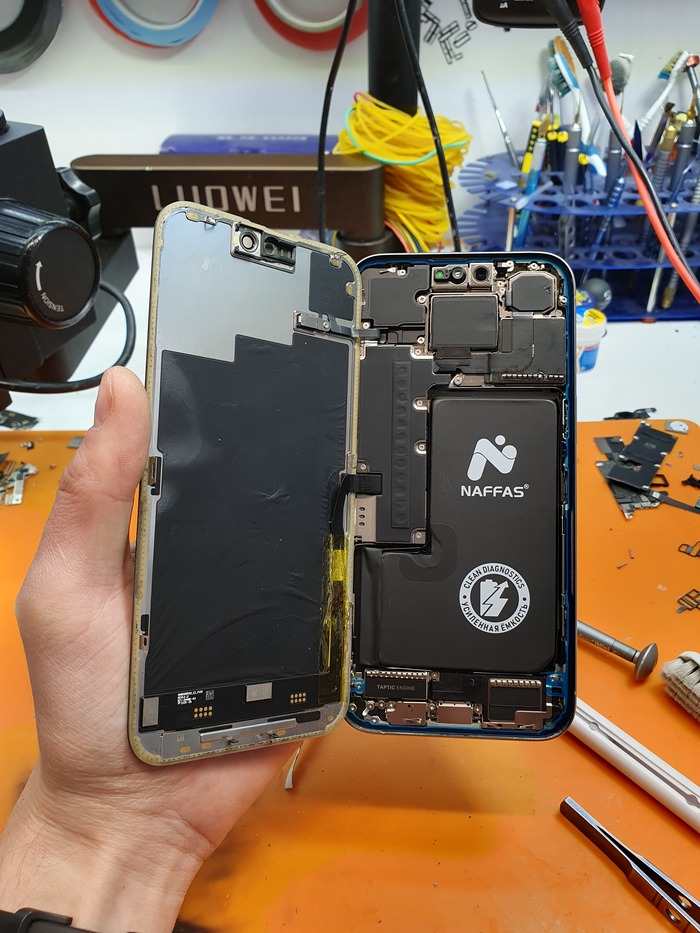

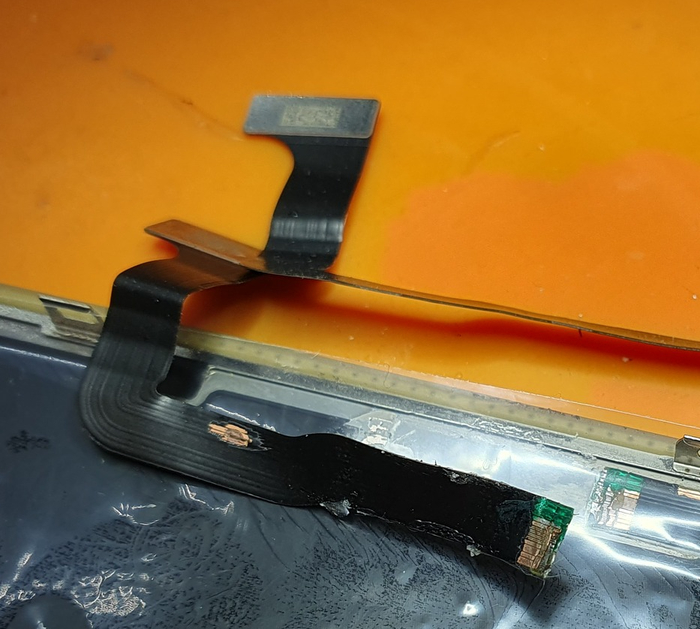

Итог:

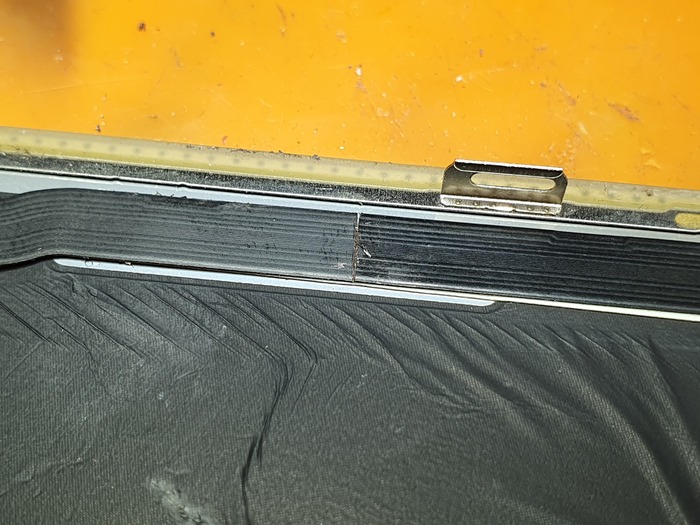

Iphone 15 Pro Max ремонт шлейфа дисплея

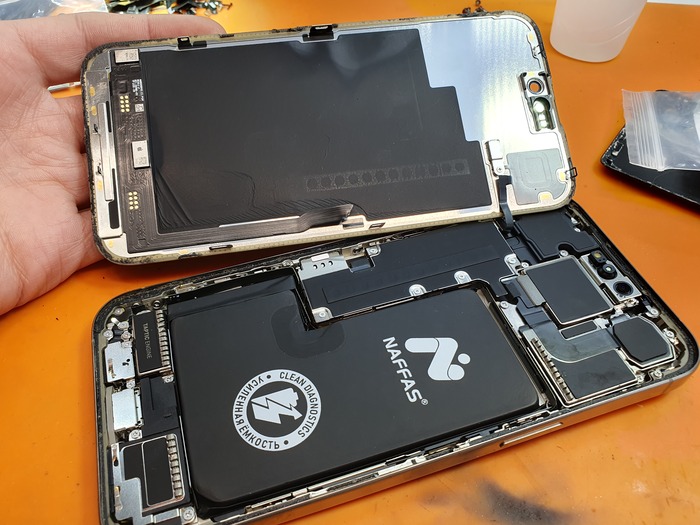

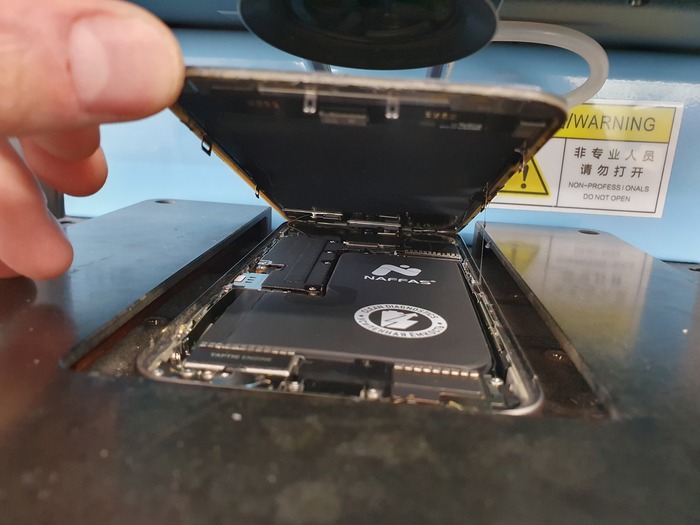

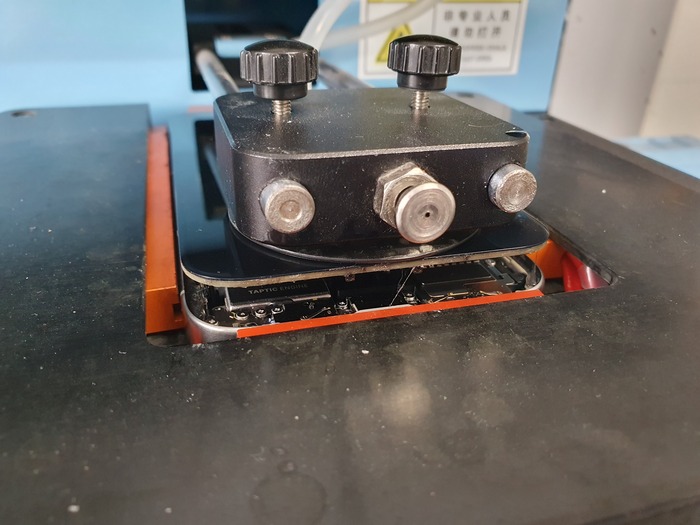

Но перед этим я вскрываю абсолютно все яблоки, кроме 8 и ниже, с помощью автоматического станка
Можно подумать, что это я порвал шлейф
Но я же не еблан верно? Верно) Ну если только слегка xD
Итак. Для начала проверю, что старые дрова ещё работают и для этого подключу донорский чуть разбитый дисплей:
Один момент: на фото выше виноват не шлейф. Это физическое повреждение уже самой матрицы, такое не ремонтируется — сразу меняется дисплей на новый!
Кинотеатр работает, значит можно резать шлейфы
Ааа, погоди. Забыл сказать.
Клиент захотел восстановить шлейф и на мой ценник, всего 15 тысяч, был согласен.
Менять дисплей за новый гнилой москвич из прадедова гаража клиент не захотел)
Сэкономлю.

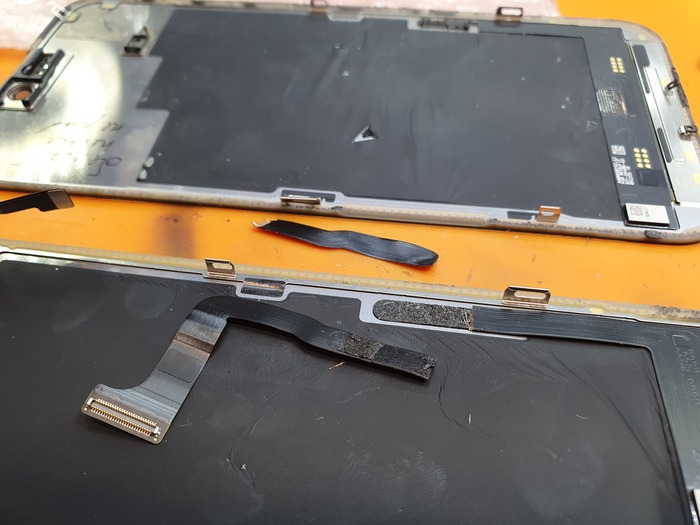

Режу шлейф с битого дисплея, режу с «рабочего» и примеряю хвосты
Тут стоит сделать большое отступление.
Условие восстановления такие:
Если картинка и тачскрин будут рабочие, но на дисплее будут полосы — оплатить работы всё равно придётся. Я не знаю как разбирался дисплей ранее и проверить без ремонта его не могу.
Если кино и елозание пальцетрахом не заработает — мои проблемы.
Вот тут клиенту не повезло:
Да тут просто шлейф подпаять. Конструктив современных шлейфов. Iphone 12 Pro max
Понял да?
Читай дальше.
Снимаю первый слой изоляции шлейфа:

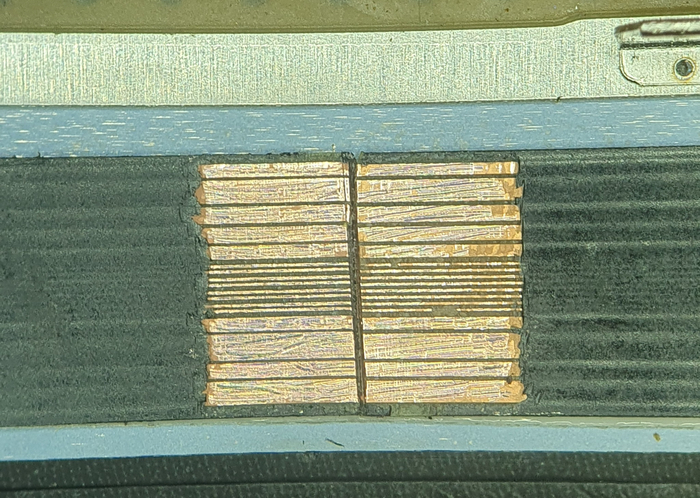

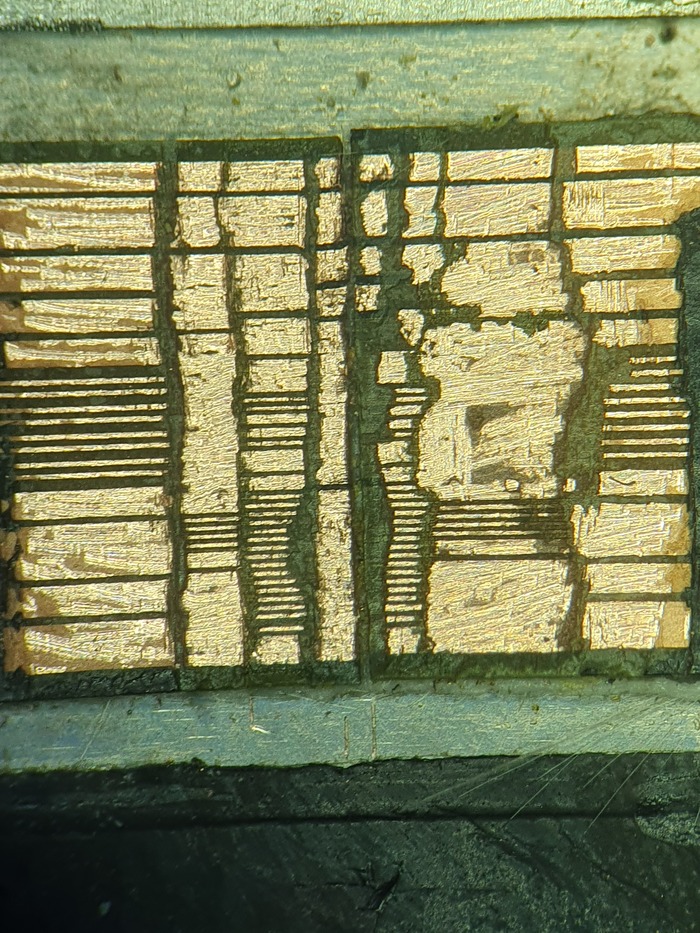

И выскабливаю все 4 слоя дорожек по ступенькам:
Пффф, делов то))
Ширина шлейфа 5мм, высота чуть меньше 1мм.
Ширина самой мелкой дорожки 0.08мм. Плюс минус. Вот она в сравнении с таблом комара:

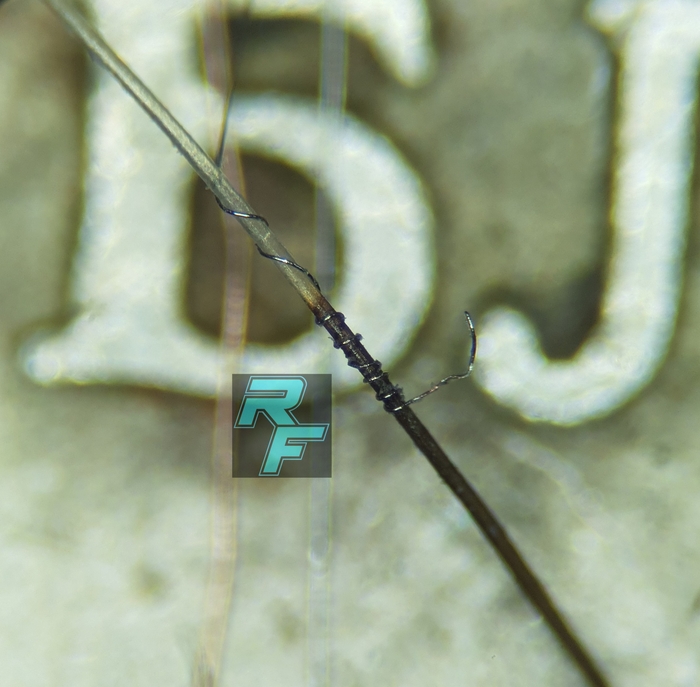

А есть ещё проволока 0.004мм. Вот она в сравнении с моим волосом с головы:
Но тут её использовать нельзя, она слишком хрупкая и использую только для восстановления дорожек на процессоре.
Продолжу.

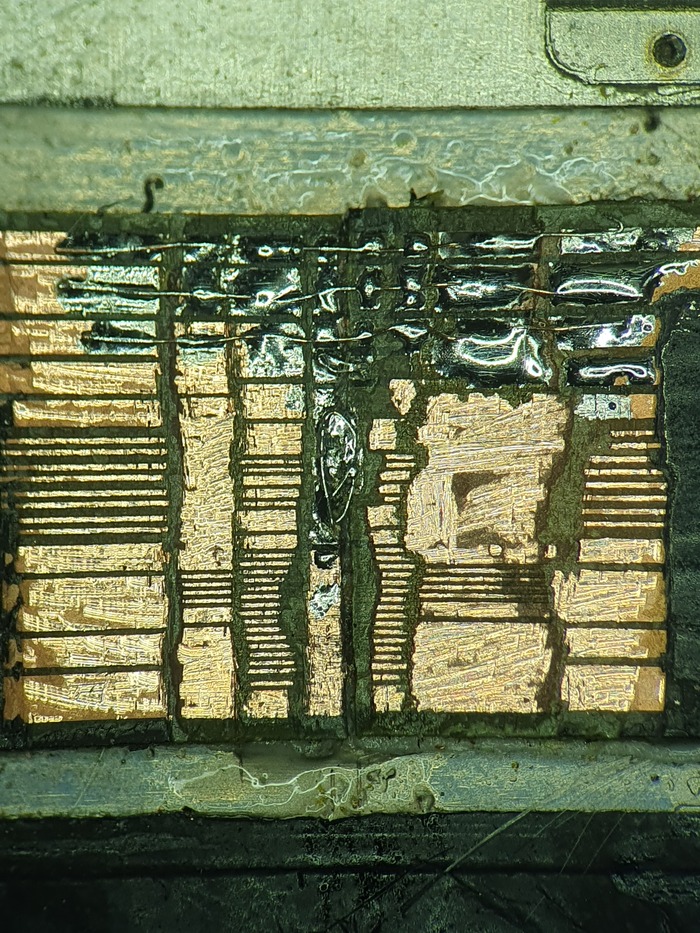

Самые жирные дороги я паяю проволокой 0.02мм. Тут вообще изи.
В общем на этом этапе у меня всё пошло не по гражданской обороне))

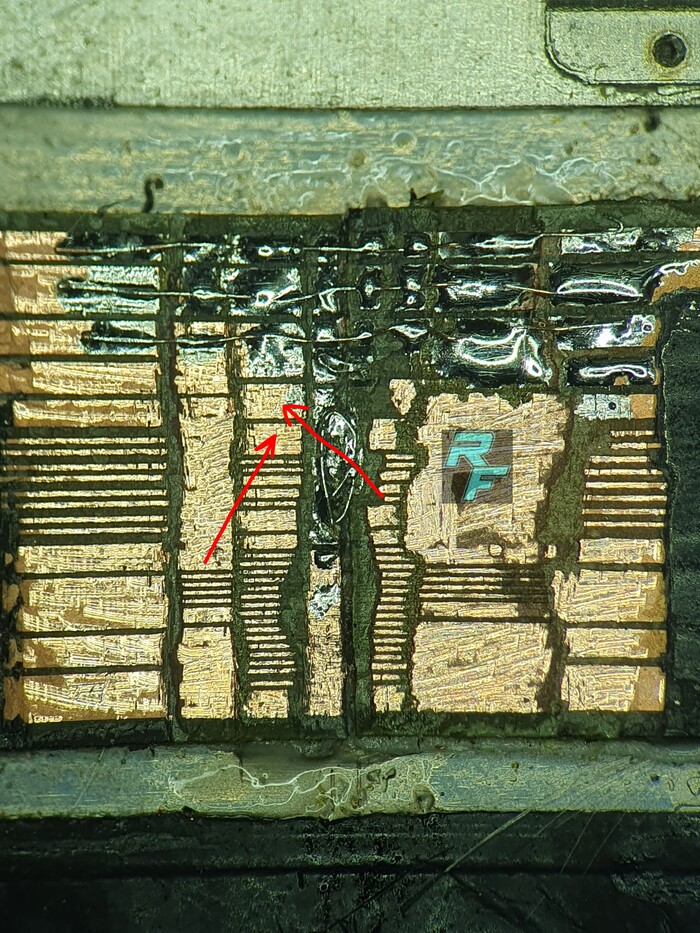

Вот эти две дорожки были в замыкании со стороны моего срезанного шлейфа
А это линии питания. Нехорошо. Ну подал я чутка на эти дорожки плюс и минус 1в. Грелся шлейф где-то внутри. Бесит.
Достал тяжёлую артиллерию:

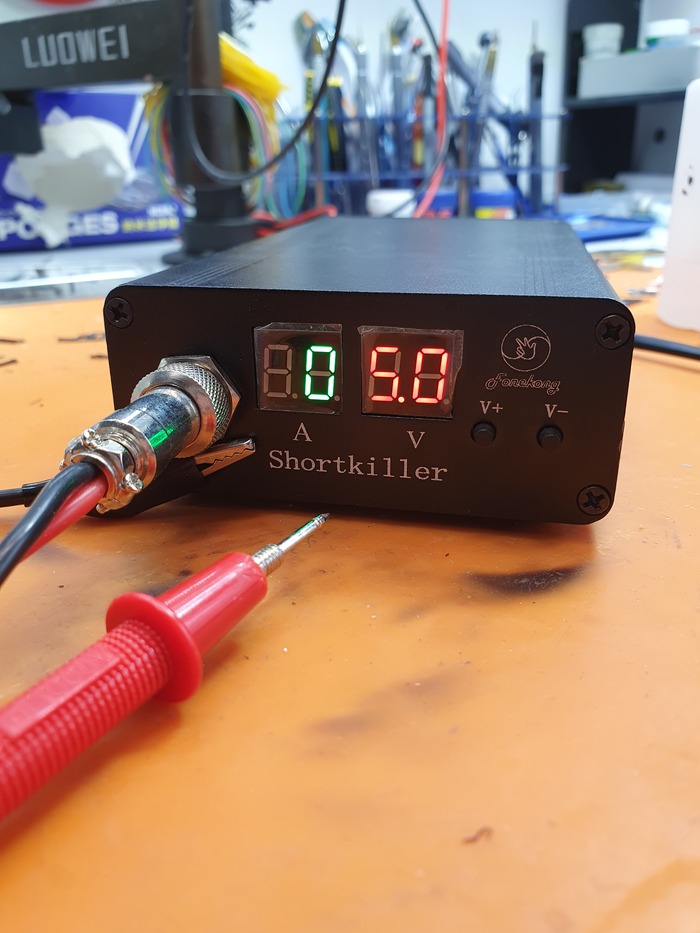

Убийца замыканий. 5в и 30А постоянного тока будьте добры.
Подал я туда это дело. Итог:
Шлейф сгорел xD
Выбираю нового донора и снова на примерку

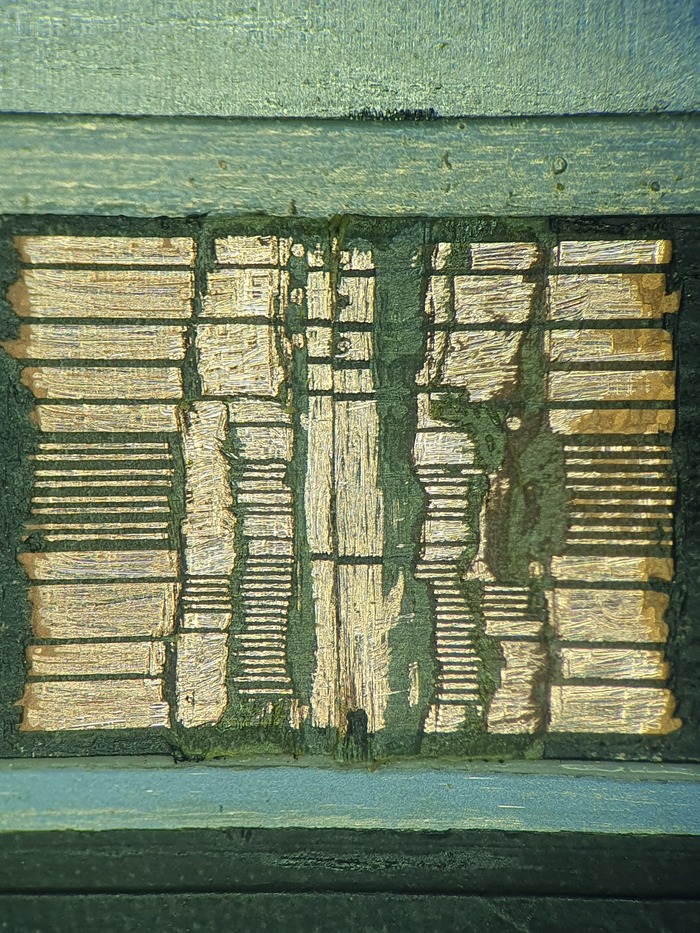

Снова долблю ступеньки

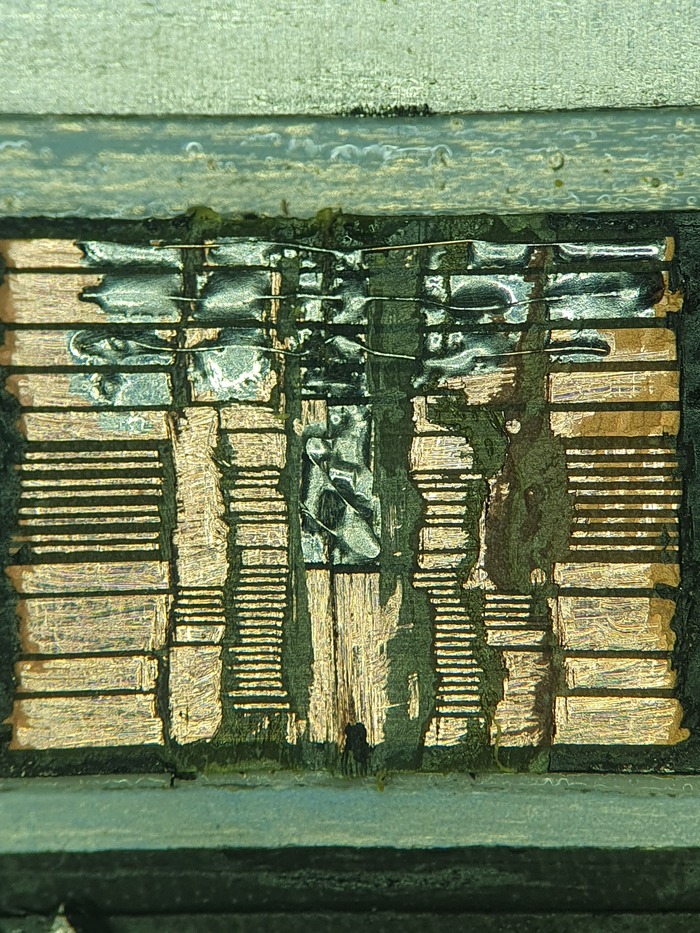

И паяю перемычки

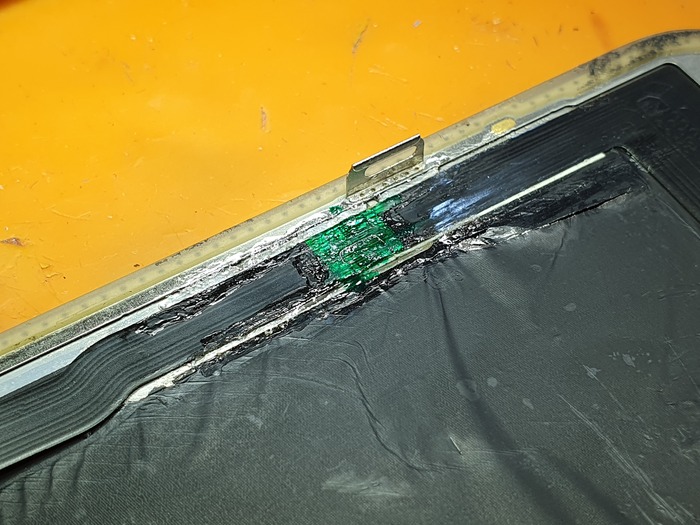

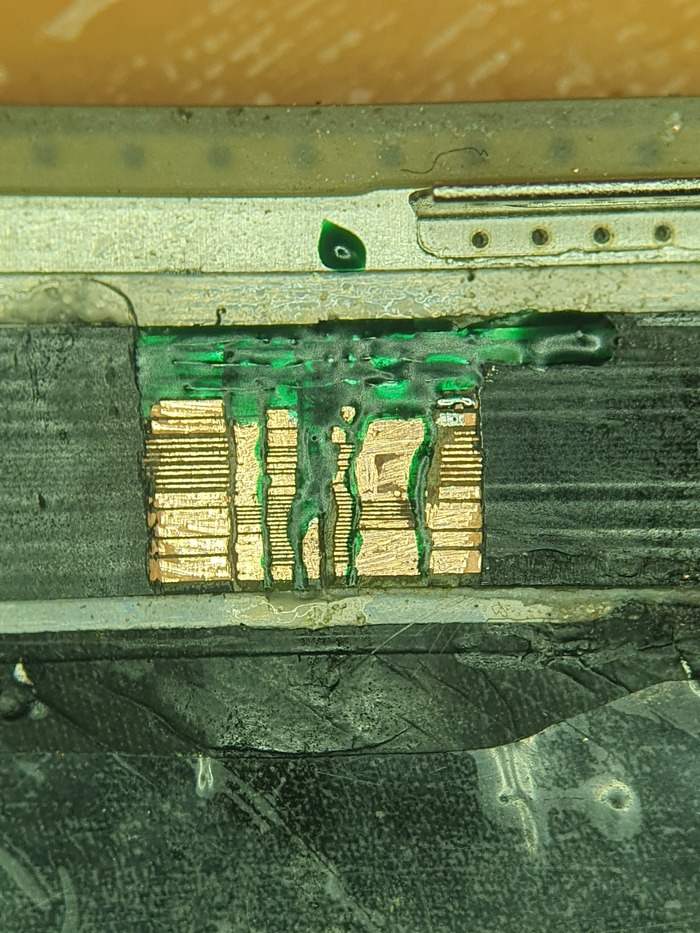

На этот раз идёт по плану)) Замонтажирую маской эти дорожки, чтобы не мозолили глаза. Это питания, они дублирующие во всех 4х слоях.
Так. Дальше беру проволоку подешевле. 0.008мм.

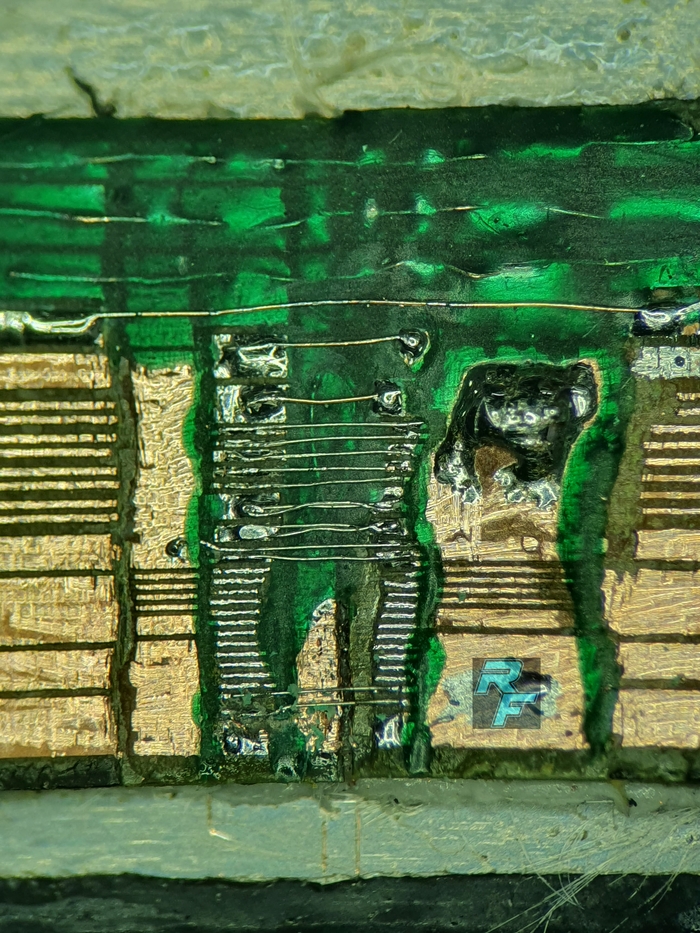

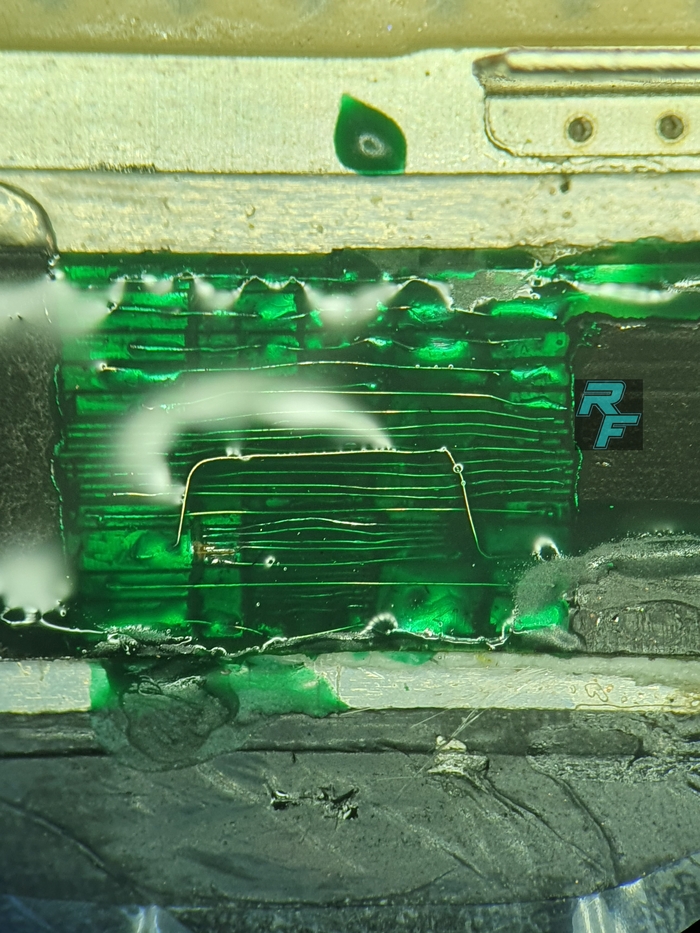

Соединяю дорожки тачскрина и еепром дешифратора матрицы (3й слой)

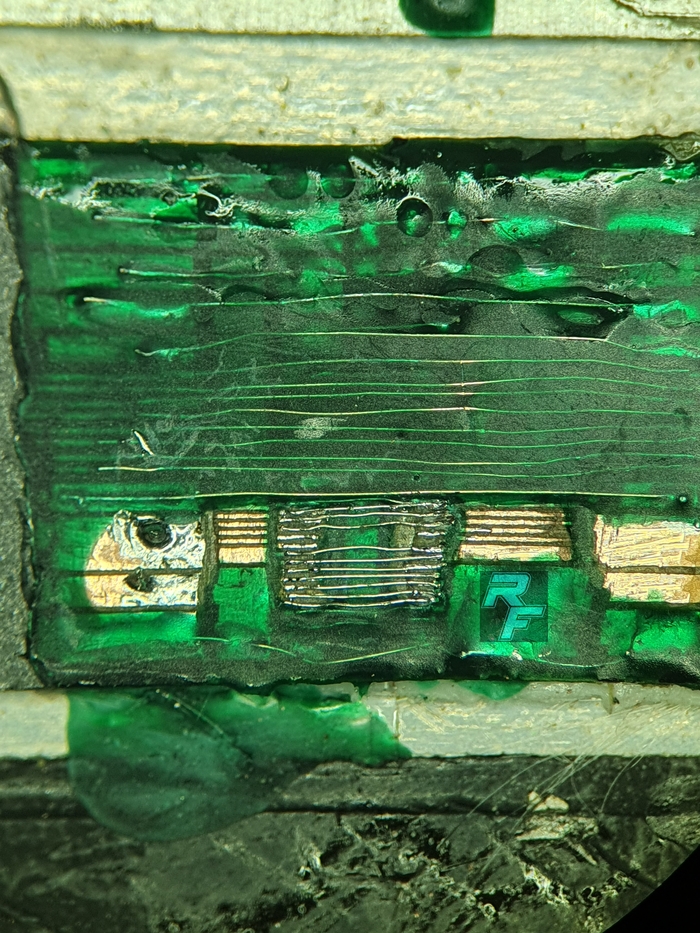

Замазываю и к даю жирные мычки на изображение в 1вом слое.

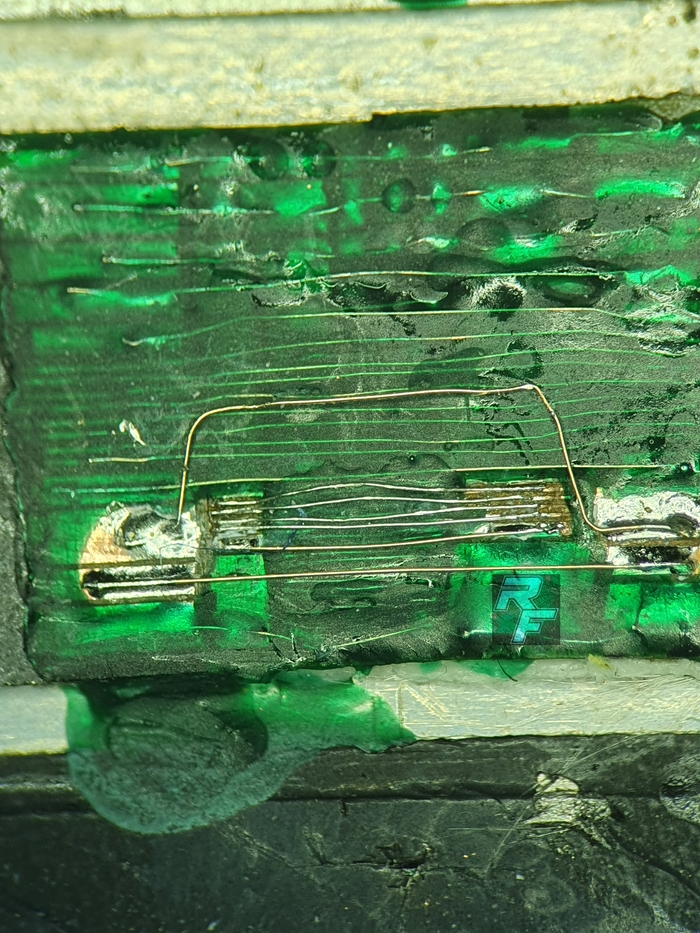

Потом мелкие в третьем

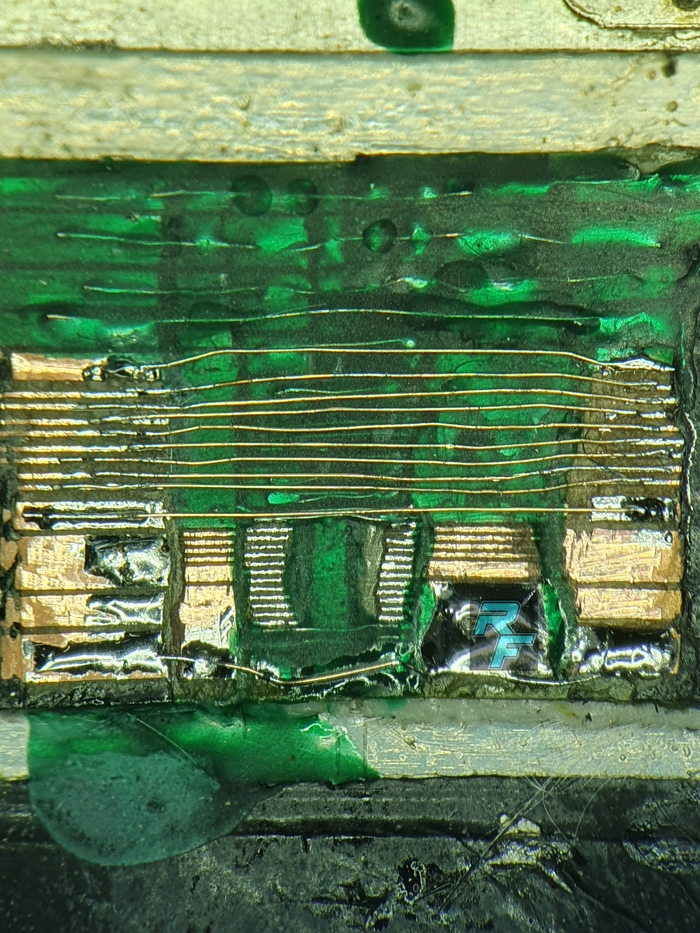

И финалочка первый и второй слой одновременно.

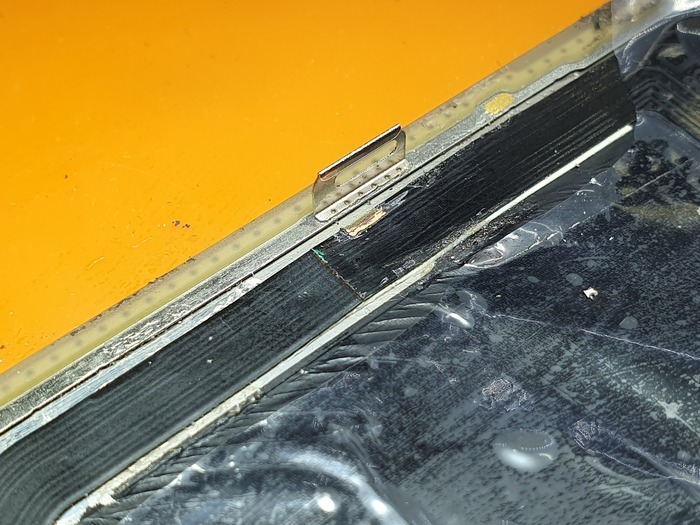

Вот теперь это выглядит так)
Место соединения я выбрал рядом с защёлкой в корпусе и над аккумулятором. Мешать или тереться о внутренности не будет. Висит в воздухе.

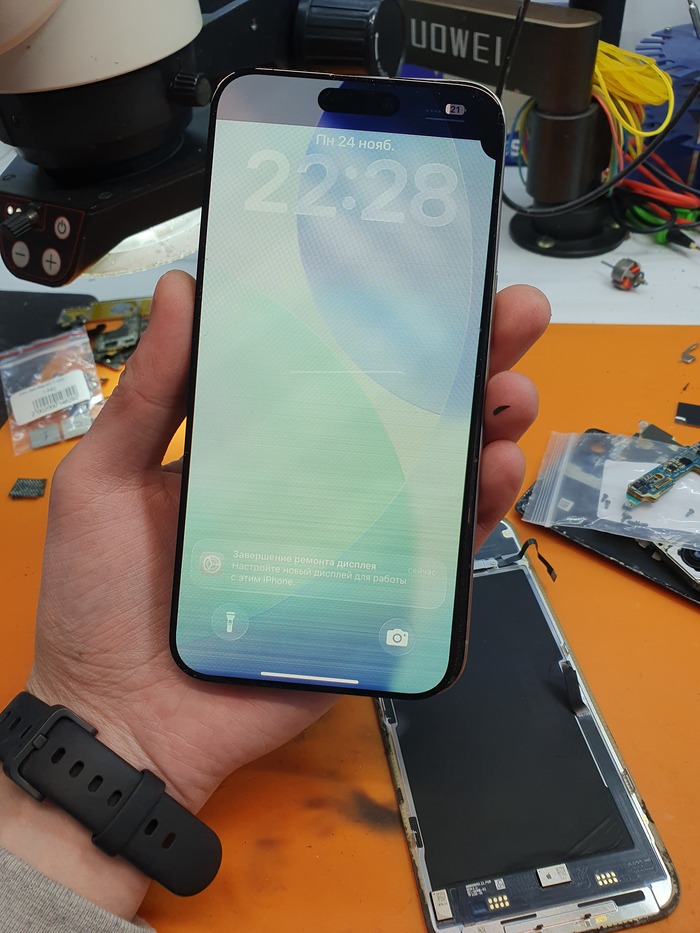

Что там?

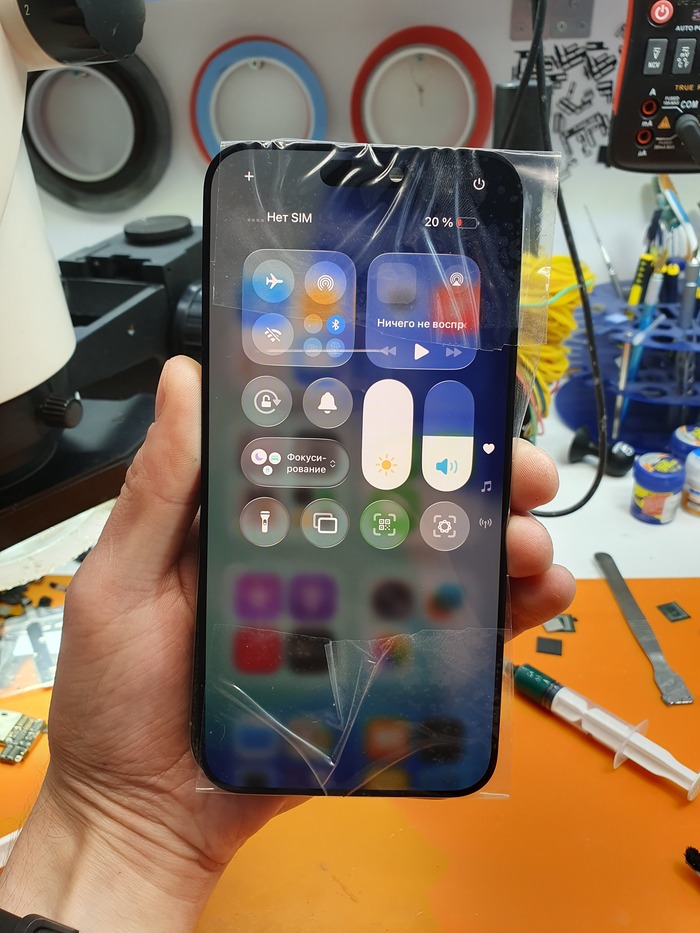

А всё отлично. 3 часа работы не прошли даром.
Залью это дело… моментом клеем и никто меня не оштрафует.

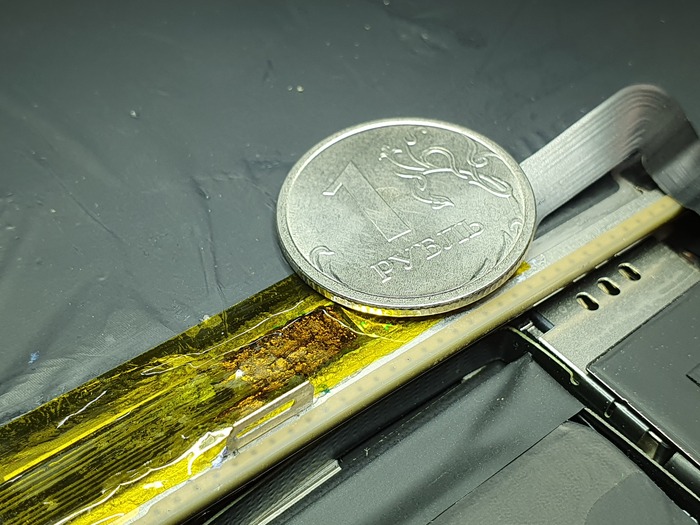

Заклею термоскотчем и приложу рублёвую монету для сравнения масштабов пайки

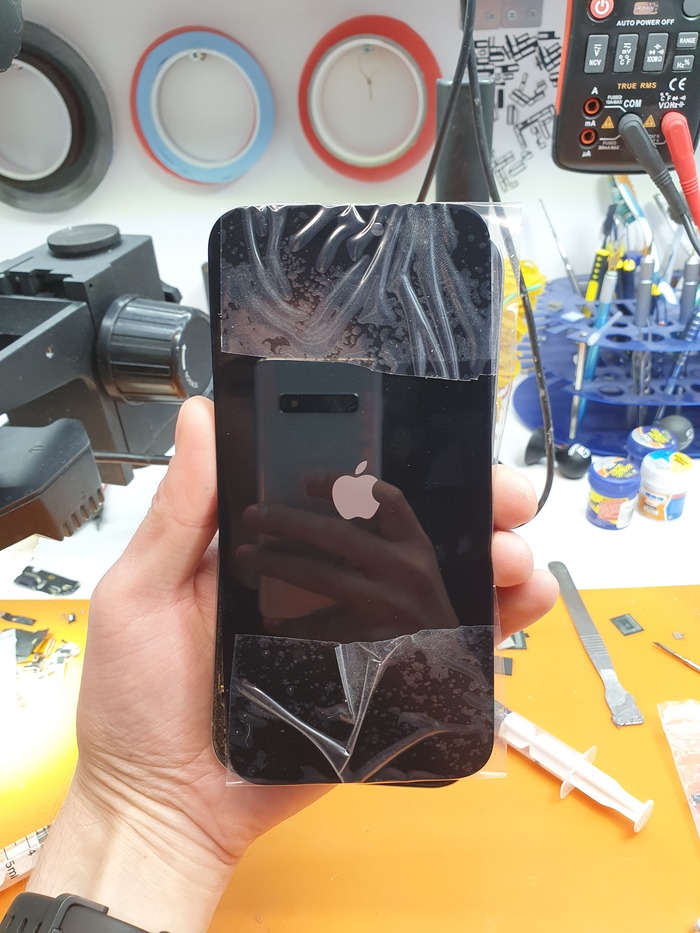

Делаю обычные радости в виде чистки и оригинальной проклейки чтобы было нарядно

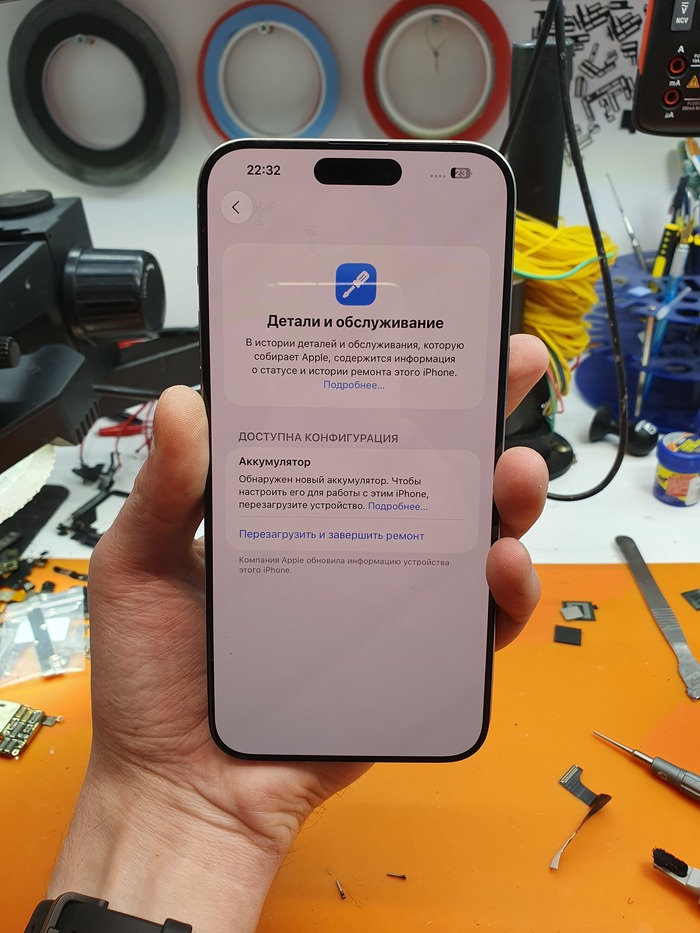

Ошибокточканет.
Ну а аккум не привяжется. Копия же.
Лёгкая работа. Вот тут есть позабористей:
Да там шлейф немножко отошёл, подпаять нужно. Iphone 13 Pro. Открыли не в ту сторону xD
К слову. У меня замена аккумулятора на iphone 15 pro max с работами на данный момент стоит всего каких то 10 тысяч и по времени 30 минут, а тут экономия вышла немного дороже.
Сам аккум рублей два, доставка из России в Москву тысяча туда и косарь обратно. Работы 15к и времени 2 недели в поездках и ожидания очереди xD
По-моему хорошая экономия, как считаешь?))
